OPNsense - BFD mit FRR
Auf einen Blick
| Gilt für | OPNsense 26.1 und 26.7 mit Plugin os-frr 1.55 (FRR 10), BFD für BGP, OSPF/OSPFv3 und STATIC |
|---|---|
| Bereich | IT-Security |
| Dauer | ca. 15 Minuten (zusätzlich zu einer bestehenden BGP- oder OSPF-Konfiguration) |
| Rechte | Administrator (OPNsense-WebUI) |
| Stand | Oktober 2026 (OPNsense 26.7.5, os-frr 1.55) |
BFD auf OPNsense (Bidirectional Forwarding Detection, Plugin os-frr) erkennt Leitungs- und Nachbarausfälle in Sekundenbruchteilen und meldet sie an BGP, OSPF und statische Routen. Ohne BFD bemerkt BGP einen stillen Ausfall erst nach dem Hold-Timer (Standard 180 Sekunden), OSPF nach dem Dead-Intervall – laut OPNsense-Dokumentation bringt BFD die Konvergenzzeit auf rund eine Sekunde.
Dieser Artikel gehört zur Serie OPNsense - FRR Dynamisches Routing und zeigt die Einrichtung mit os-frr 1.55 (Stand Oktober 2026): Funktionsweise, BFD-Nachbarn, Kopplung an BGP, OSPF und STATIC, Timer, Multihop und Fehlersuche.

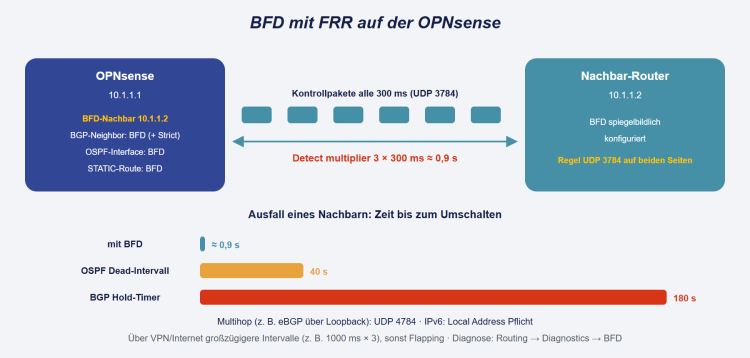

So funktioniert BFD
- Zwei Router tauschen in kurzen Abständen kleine UDP-Kontrollpakete aus – Single-Hop auf Port 3784, Multihop auf Port 4784.
- Bleiben Detect multiplier × Intervall lang Pakete aus, gilt die Sitzung als down. Mit den Standardwerten des Plugins (Multiplier 3, Intervalle je 300 ms) ist das nach etwa 0,9 Sekunden der Fall.
- BFD ist selbst kein Routingprotokoll: Es meldet den Ausfall an die angemeldeten Protokolle, die daraufhin sofort ihre Routen zurückziehen und auf einen anderen Weg umschalten.
- Typische Einsatzfälle: zwei Provider- oder VPN-Leitungen mit BGP, OSPF über Switches (bei denen der Link physisch „up“ bleibt, obwohl der Nachbar nicht mehr erreichbar ist), statische Routen zu einem Next-Hop hinter einem Layer-2-Netz.
Schritt 1: Firewall-Regel
BFD wird von den automatischen Regeln des Plugins nicht erfasst. Auf der Schnittstelle zum Nachbarn (Firewall → Rules) auf beiden Seiten eine Regel anlegen:
| Feld | Wert |
|---|---|
| Action / Direction | Pass / In |
| Protocol | UDP |
| Source | Adresse bzw. Netz des Nachbarn |
| Destination | eigene Adresse auf dieser Schnittstelle |
| Destination Port | 3784 (Single-Hop) – bei Multihop zusätzlich 4784
|
Schritt 2: BFD aktivieren und Nachbarn anlegen
Routing → BFD: Enable setzen. Unter Neighbors → +:
| Feld | Empfehlung |
|---|---|
| Description | z. B. Router B |
| Peer-IP | Adresse des Nachbarn, z. B. 10.1.1.2
|
| Multihop | nur für Nachbarn, die nicht direkt verbunden sind (z. B. eBGP über Loopback) |
| Local Address | eigene Quelladresse – Pflicht bei IPv6-Nachbarn |
| Interface | Schnittstelle zum Nachbarn |
| Detect multiplier / Receive interval / Transmit interval (erweitert) | Standard 3 / 300 ms / 300 ms |
Die Gegenseite wird spiegelbildlich konfiguriert.
Schritt 3: BFD an Protokolle koppeln
BGP
Routing → BGP → Neighbors → bestehenden Nachbarn öffnen → BFD aktivieren. Mit BFD Strict Mode (seit os-frr 1.53) baut BGP die Session erst auf, wenn die BFD-Sitzung steht, und beendet sie sofort, wenn BFD ausfällt. Siehe OPNsense - BGP mit FRR.
OSPF und OSPFv3
Routing → OSPF → Interfaces (bzw. OSPFv3 → Interfaces) → Peering-Interface öffnen → BFD aktivieren. Siehe OPNsense - OSPF und OSPFv3 mit FRR.
Statische Routen (STATIC)
Routing → STATIC: Enable, dann unter den Routen Network, Gateway (Next-Hop) und Interface eintragen und BFD aktivieren. Fällt die BFD-Sitzung zum Next-Hop aus, wird die Route zurückgezogen und eine Ausweichroute mit höherer Distanz kann greifen. Voraussetzung ist, dass der Next-Hop ebenfalls BFD spricht und die UDP-Pakete durch die Firewall-Regeln erlaubt sind.
Timer richtig wählen
| Einstellung | Erkennungszeit | Einsatz |
|---|---|---|
| 300 ms × 3 (Standard) | ca. 0,9 s | LAN, Rechenzentrum, Glasfaser-Anbindungen |
| 1000 ms × 3 | ca. 3 s | Internet- und VPN-Strecken mit schwankender Latenz |
| 100 ms × 3 | ca. 0,3 s | nur auf sehr stabilen, direkt verbundenen Links |
Zu aggressive Timer führen auf ausgelasteten oder instabilen Leitungen zu Flapping – BFD meldet Ausfälle, die keine sind, und die Routingprotokolle bauen ständig neu auf. Über VPN-Tunnel und Internetleitungen daher eher großzügig wählen. Die tatsächlich verwendeten Intervalle handeln beide Seiten aus (jeweils der langsamere Wert gilt).
Diagnose
Routing → Diagnostics → BFD zeigt alle Sitzungen mit Status (up/down), ausgehandelten Intervallen und Zählern. Zusätzlich protokollieren BGP (Log Neighbor Changes) und OSPF (Log Adjacency Changes) die durch BFD ausgelösten Wechsel im Log (Routing → Diagnostics → Log).
Typische Probleme und Lösungen
| Symptom | Ursache und Lösung |
|---|---|
| BFD-Sitzung bleibt down | Firewall-Regel für UDP 3784 fehlt auf einer Seite, BFD auf der Gegenseite nicht konfiguriert, falsche Peer-IP. |
| Sitzung zu einem nicht direkt verbundenen Nachbarn kommt nicht hoch | Multihop aktivieren, UDP 4784 freigeben, Local Address setzen. |
| IPv6-Nachbar funktioniert nicht | Local Address ist bei IPv6 Pflicht. |
| BGP-Session kommt mit Strict Mode nicht zustande | BFD-Sitzung steht nicht – zuerst BFD reparieren. |
| Häufige Ausfälle ohne echten Grund (Flapping) | Intervalle zu kurz für die Leitung, CPU-Last oder Paketverlust – Intervalle bzw. Multiplier erhöhen. |
| Statische Route wird nicht zurückgezogen | BFD-Option an der Route nicht gesetzt oder der Next-Hop spricht kein BFD. |
Fazit
BFD ist eine kleine Ergänzung mit großer Wirkung: Mit wenigen Einstellungen schalten BGP, OSPF und statische Routen auf der OPNsense in rund einer Sekunde statt in Minuten um. Wichtig sind die Firewall-Regel für UDP 3784, identische Konfiguration auf beiden Seiten und Timer, die zur jeweiligen Leitung passen.
