OPNsense - Bridge und transparente Firewall
Auf einen Blick
| Gilt für | OPNsense 26.1 und 26.7 (Interfaces → Devices → Bridge) |
|---|---|
| Bereich | IT-Security |
| Dauer | ca. 30 Minuten (LAN-Bridge oder transparente Filter-Bridge) |
| Rechte | Administrator (OPNsense-WebUI), physischer Zugang bzw. Konsole empfohlen |
| Stand | Oktober 2026 (OPNsense 26.7.5) |
Eine Bridge in OPNsense verbindet mehrere Schnittstellen auf Layer 2 zu einem gemeinsamen Netz – die Firewall arbeitet dann wie ein Switch: Sie lernt MAC-Adressen und leitet Rahmen zwischen den Mitgliedern weiter, Broadcasts und Multicasts gehen an alle Ports. Damit lassen sich freie Ports der Firewall als zusätzliche LAN-Anschlüsse nutzen, WLAN und LAN zusammenführen oder eine transparente Firewall aufbauen, die Verkehr filtert und per IPS prüft, ohne dass sich IP-Adressen oder Gateways im Netz ändern.
Dieser Artikel erklärt Einsatzfälle und Grenzen, die Filter-Tunables, die Einrichtung einer LAN-Bridge und einer transparenten Filter-Bridge mit IDS/IPS (Stand OPNsense 26.7), die Spanning-Tree-Optionen sowie typische Fehler.
Wann eine Bridge – und wann nicht?
| Einsatzfall | Bewertung |
|---|---|
| Freie Ports der Firewall als zusätzliche LAN-Ports (kleine Standorte) | möglich; laut Dokumentation nur bei wenig genutzten Zusatzports – sonst ist ein externer Switch die bessere Wahl, da die Bridge CPU-Last erzeugt |
| Transparente Firewall bzw. IPS „im Kabel“ zwischen Router und Netz | typischer Einsatz – Filterung und Intrusion Prevention ohne Umbau der IP-Adressierung |
| WLAN und LAN in einem Netz | möglich, wenn beide wirklich ein Netz sein sollen |
| Mehrere Kabel zum selben Switch | nein – erzeugt eine Schleife; stattdessen LAGG mit LACP |
| Netze trennen | nein – dafür VLANs bzw. eigene Schnittstellen mit Routing |
Filterung auf der Bridge: die Tunables
Standardmäßig wendet FreeBSD bzw. OPNsense die Firewall-Regeln auf die Mitglieder der Bridge an (net.link.bridge.pfil_member = 1, net.link.bridge.pfil_bridge = 0). Für eine übersichtliche Regelbasis empfiehlt die Dokumentation, auf der Bridge selbst zu filtern. Unter System → Settings → Tunables:
| Tunable | Wert | Bedeutung |
|---|---|---|
net.link.bridge.pfil_bridge |
1 |
Regeln auf der Bridge-Schnittstelle auswerten |
net.link.bridge.pfil_member |
0 |
Regeln nicht zusätzlich auf jedem Mitglied auswerten |
Fehlt ein Eintrag, wird er neu angelegt. Danach gelten die Regeln unter Firewall → Rules auf der zugewiesenen Bridge-Schnittstelle.

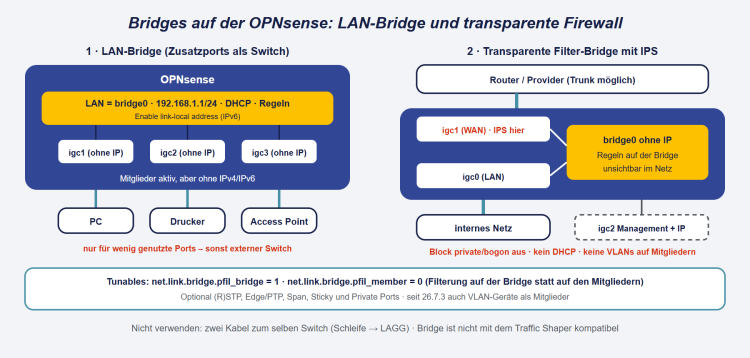

Szenario 1: LAN-Bridge (zusätzliche Ports als Switch)
Für diese Umstellung ist physischer Zugang zur Firewall nötig, da das LAN-Kabel zwischendurch umgesteckt wird.
- OPNsense zunächst normal mit einer LAN-Schnittstelle betreiben und prüfen, dass alles funktioniert.
- Zusätzliche Ports (z. B. OPT2, OPT3) unter Interfaces → Assignments zuweisen, aktivieren, aber ohne IPv4/IPv6-Konfiguration lassen.
- Interfaces → Devices → Bridge → +: diese Ports als Member interfaces wählen und speichern.
- Interfaces → Assignments: der Schnittstelle LAN das neue Gerät
bridge0zuweisen und speichern. Jetzt das LAN-Kabel auf einen der Bridge-Ports umstecken und warten, bis die Oberfläche wieder erreichbar ist. - Den alten LAN-Port als neue Schnittstelle zuweisen, aktivieren (ohne IP) und ebenfalls zur Bridge hinzufügen. Bei IPv6 in der Bridge Enable link-local address aktivieren.
- Tunables wie oben setzen und neu starten.
Die IP-Adresse, DHCP und Firewall-Regeln des LAN liegen danach auf der Schnittstelle LAN (= bridge0); die Mitglieder haben keine eigene Adresse.
Szenario 2: Transparente Filter-Bridge mit IDS/IPS
Die Firewall wird zwischen Router und internes Netz gesetzt, ohne dass sich Adressen oder Gateways ändern. Nach der OPNsense-Dokumentation mit drei Ports:
| Port | Rolle |
|---|---|
igc1 (WAN) |
Bridge-Mitglied Richtung Router/Provider |
igc0 (LAN) |
Bridge-Mitglied Richtung internes Netz |
igc2 (Management) |
eigener Port mit IP für Weboberfläche und Updates |
- Management-Schnittstelle zuweisen (DHCP oder statisch), eine Regel für HTTPS zu This Firewall anlegen und ab jetzt über diesen Port arbeiten.
- Tunables
pfil_bridge = 1undpfil_member = 0setzen. - Bei WAN und LAN die IPv4/IPv6-Konfiguration auf None stellen, Block private networks und Block bogon networks deaktivieren und alle DHCP-Server auf diesen Schnittstellen abschalten.
- Interfaces → Devices → Bridge: neue Bridge mit WAN und LAN als Mitgliedern – ohne Enable link-local address; die Bridge bleibt ohne Adresse.
- Bridge zuweisen (z. B. Bridge), aktivieren, IPv4/IPv6 None.
- Firewall → Rules, Schnittstelle Bridge: Regeln für erlaubten Verkehr (anfangs alles erlauben, dann schrittweise einschränken).
- IDS/IPS mit Suricata: IPS mode aktivieren, Promiscuous mode bei VLAN-getaggtem Verkehr, und als Schnittstelle laut Dokumentation den physischen WAN-Port wählen – nicht die Bridge, da der emulierte Netmap-Treiber keine VLANs auf der Bridge verarbeitet.
- Kabel anschließen: WAN zur Router-Seite, LAN zur internen Seite (bei Trunks jeweils an Trunk-Ports).
Spanning Tree und erweiterte Optionen
Im erweiterten Modus der Bridge stehen (Rapid) Spanning Tree und weitere Optionen von if_bridge(4) zur Verfügung:
| Option | Zweck |
|---|---|
| Spanning Tree: Enable, Protocol (RSTP/STP), STP interfaces | Schleifen erkennen und blockieren, wenn die Bridge redundant mit Switches verbunden ist |
| Valid time / Forward time / Hold count | Timer des Spanning Tree (Standard 20 s / 15 s / 6) |
| Edge ports / Auto Edge ports | Ports zu Endgeräten sofort in den Forwarding-Zustand schalten |
| PTP ports / Auto PTP ports | Punkt-zu-Punkt-Verbindung zu einem RSTP-Switch |
| Span port | Kopie aller Rahmen an einen Port – z. B. für ein Analyse- oder IDS-System |
| Sticky ports | gelernte MAC-Adressen bleiben fest einem Port zugeordnet |
| Private ports | private Ports leiten untereinander keinen Verkehr weiter (Client-Isolation) |
| Cache size / Cache entry expire time | Größe (Standard 2000) und Ablaufzeit (Standard 1200 s) der MAC-Tabelle |
Seit OPNsense 26.7.3 können auch VLAN-Geräte Mitglied einer Bridge sein – etwa um ein VLAN mit einem physischen Port oder einem VXLAN-Tunnel zu verbinden.
Typische Probleme und Lösungen
| Symptom | Ursache und Lösung |
|---|---|
| Nach Umstellung kein Zugriff mehr | Verwaltung lief über den umgestellten Port – Konsole bzw. Management-Port nutzen, Zuweisung korrigieren. |
| Verkehr wird blockiert, obwohl Regeln auf der Bridge erlauben | Tunables nicht gesetzt (Filterung läuft noch auf den Mitgliedern) bzw. Neustart fehlt. |
| Clients erhalten keine IP-Adresse | DHCP an der Mitglieds- statt an der Bridge-Schnittstelle; Mitglieder dürfen keine IP-Konfiguration haben. |
| Broadcast-Sturm / Netz bricht zusammen | Schleife: zwei Bridge-Ports zum selben Switch – Kabel entfernen oder LAGG verwenden; ggf. RSTP aktivieren. |
| Hohe CPU-Last, geringer Durchsatz | Bridge als Switch-Ersatz für stark genutzte Ports – externen Switch einsetzen. |
| IPS sieht keinen Verkehr / VLANs fehlen | IPS an der Bridge statt am physischen Port; Promiscuous mode bei VLANs aktivieren. |
| Traffic Shaper ohne Wirkung | Laut Dokumentation mit Bridges nicht kompatibel. |
| IPv6 funktioniert auf der LAN-Bridge nicht | Enable link-local address an der Bridge aktivieren. |
Fazit
Die Bridge macht die OPNsense zum Layer-2-Gerät: als einfacher Switch-Ersatz für wenige Zusatzports oder – deutlich interessanter – als transparente Firewall mit IPS, die sich ohne Änderung der Adressierung in bestehende Netze einfügt. Entscheidend sind die Tunables für die Filterung auf der Bridge, Mitglieder ohne IP-Konfiguration, ein separater Management-Zugang und die Vermeidung von Schleifen. Für die Trennung von Netzen bleiben VLANs, für mehrere Leitungen zum selben Switch LAGG die richtige Wahl.
