OPNsense - FreeRADIUS für WLAN, 802.1X und VPN
Auf einen Blick
| Gilt für | OPNsense 26.1/26.7 mit Plugin os-freeradius 1.10 (FreeRADIUS 3.2) |
|---|---|
| Bereich | IT-Security |
| Dauer | ca. 45 Minuten (Grundeinrichtung mit WLAN-Enterprise), weitere Szenarien je 15–30 Minuten |
| Rechte | Administrator (OPNsense-WebUI), Zugriff auf Access Points und Switches |
| Stand | Oktober 2026 |

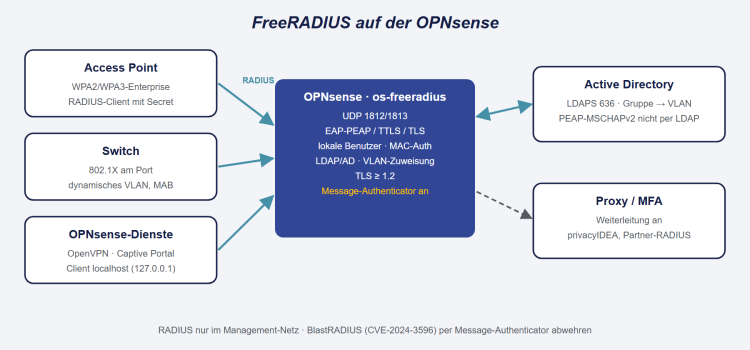

FreeRADIUS ist der weltweit meistgenutzte RADIUS-Server – Grundlage zahlloser WLAN-Netze mit WPA2/WPA3-Enterprise, kabelgebundener Zugangskontrolle nach IEEE 802.1X und VPN-Anmeldungen. Mit dem Plugin os-freeradius läuft er direkt auf der OPNsense: Access Points, Switches, VPN-Gateways und die Firewall selbst fragen bei der Anmeldung eines Benutzers oder Geräts den RADIUS-Server, ob der Zugang erlaubt ist – und in welches VLAN das Gerät gehört.
Dieser Artikel erweitert die Kurzanleitungen OPNsense - Radius und OPNsense - WLAN-Authentifizierung mittels EAP-TLS um alle wichtigen Szenarien, Einstellungen und Sicherheitsempfehlungen.
Einsatzszenarien
| Szenario | Wer fragt an (RADIUS-Client) | Verfahren |
|---|---|---|
| WLAN mit WPA2/WPA3-Enterprise | Access Points bzw. WLAN-Controller | EAP-PEAP, EAP-TTLS oder EAP-TLS |
| Kabelgebundenes 802.1X mit dynamischen VLANs | Switches | EAP; VLAN per RADIUS-Attribut |
| MAC-Authentifizierung (MAB) für Drucker, Telefone, IoT | Switches/APs | MAC-Adresse als Benutzername |
| VPN-Anmeldung (OpenVPN, IPsec) | OPNsense selbst | PAP über RADIUS |
| Admin-Login auf Netzwerkgeräten | Switches, Router, APs | PAP/CHAP, ggf. Service-Type |
| Captive Portal mit Zeitlimits | OPNsense-Captive-Portal | PAP, Session-Limits |
Schritt 1: Plugin installieren
System → Firmware → Plugins: os-freeradius installieren und die Seite neu laden. Das Menü befindet sich unter Services → FreeRADIUS mit General, Users, Clients, DHCP, DHCP Leases, EAP, LDAP, LDAP Group, Proxy und Log File.
Schritt 2: Allgemeine Einstellungen
Services → FreeRADIUS → General:
| Feld | Empfehlung |
|---|---|
| Enable | aktivieren |
| Enable VLAN assignment | aktivieren, wenn Benutzer/Geräte dynamisch einem VLAN zugeordnet werden sollen |
| Enable VLAN fallback assignment | nur bewusst einsetzen – dann wird auch bei fehlgeschlagener Anmeldung ein Accept mit Fallback-VLAN (z. B. Gäste-/Quarantäne-VLAN) gesendet |
| Enable LDAP | nur aktivieren, wenn die LDAP-Seite vollständig konfiguriert ist – sonst startet FreeRADIUS nicht |
| Log to File or Syslog | Syslog, wenn Anmeldungen zentral ausgewertet werden sollen |
| Log Authentication Request | aktivieren (protokolliert Anmeldungen inkl. MAC-Adresse) |
| Log Authentication Bad/Good Password | aus – sonst landen Passwörter im Klartext im Log |
| Herstellerattribute (EXOS, WISPr, ChilliSpot, Mikrotik) | nur bei Bedarf für die jeweilige Hardware |
Schritt 3: RADIUS-Clients anlegen
Jedes Gerät, das Anfragen stellt, ist ein Client mit gemeinsamem Geheimnis. Services → FreeRADIUS → Clients → +:
| Feld | Beispiel |
|---|---|
| Name | ap-buero
|
| Secret | langer, zufälliger Wert (z. B. 32 Zeichen); muss auf dem AP identisch eingetragen werden |
| IP Address or Network with CIDR | einzelner AP 192.168.99.21 oder Management-Netz 192.168.99.0/24
|
| Require Message-Authenticator | aktivieren, sofern die Clients es unterstützen |
Für Anfragen der OPNsense selbst (VPN, Captive Portal) zusätzlich einen Client localhost mit 127.0.0.1 anlegen.
Schritt 4: Benutzer anlegen (lokale Benutzerdatenbank)
Services → FreeRADIUS → Users → +:
| Feld | Hinweis |
|---|---|
| Username / Password | Zugangsdaten des Benutzers |
| Password Encryption | NT-Password (pre-hashed) statt Cleartext-Password, wenn nur PEAP-MSCHAPv2/MSCHAPv2 genutzt wird – dann steht das Passwort nicht im Klartext in der Konfiguration. Für PAP/TTLS-PAP ist Klartext nötig. |
| VLAN ID | VLAN, in das der Benutzer bzw. das Gerät nach erfolgreicher Anmeldung kommt (z. B. 20)
|
| IP Address / Routes | feste Tunneladressen und Routen, z. B. für VPN-Benutzer (Framed-IP-Address, Framed-Route) |
| Simultaneous-Use | maximale gleichzeitige Anmeldungen |
| Login-Time / Max Daily Session | zeitliche Einschränkungen, z. B. für Gäste oder das Captive Portal |
| Tunnel-Password | für Private PSK (PPSK) bei unterstützten WLAN-Systemen |
MAC-Authentifizierung (MAB) für Geräte ohne 802.1X
Drucker, Telefone oder IoT-Geräte, die kein 802.1X beherrschen, meldet der Switch bzw. AP mit ihrer MAC-Adresse als Benutzername und Passwort an. Dafür einen Benutzer mit der MAC-Adresse im vom Switch verwendeten Format (z. B. 001122aabbcc oder 00-11-22-AA-BB-CC) anlegen und das passende VLAN zuweisen. MAC-Adressen lassen sich fälschen – MAB nur für Geräte-VLANs mit eingeschränkten Rechten nutzen.
Schritt 5: EAP für WLAN und 802.1X
Services → FreeRADIUS → EAP:
| Feld | Standard | Empfehlung |
|---|---|---|
| Default EAP Type | MD5 | PEAP (Benutzer/Passwort, Windows-Standard), TTLS (z. B. mit LDAP) oder TLS (Zertifikate). MD5 ist für WLAN ungeeignet. |
| Use own certificates | aus | aktivieren und eigene CA sowie Serverzertifikat wählen |
| Root Certificate / Server Certificate | – | interne CA aus System → Trust und ein Serverzertifikat (Typ Server, z. B. CN radius.firma.local)
|
| CRL | – | Sperrliste für EAP-TLS; nach jeder Änderung FreeRADIUS neu starten |
| Check TLS Common-Name | aus | bei EAP-TLS aktivieren, wenn Benutzername und Zertifikats-CN übereinstimmen sollen |
| TLS Minimum Version | 1.0 | 1.2 |
| TLS Maximum Version | 1.3 | 1.3; bei Problemen mit alten Clients 1.2 |
| Elliptic Curve | prime256v1 | Standard |
Access Point konfigurieren
Auf dem AP bzw. WLAN-Controller: SSID mit WPA2-Enterprise oder WPA3-Enterprise, RADIUS-Server = IP der OPNsense, Port 1812 (Authentifizierung) und 1813 (Accounting), Secret wie im Client-Eintrag, dynamisches VLAN aktivieren. Switches für kabelgebundenes 802.1X werden analog konfiguriert (Port-Authentifizierung, RADIUS-Server, Gast-/Fallback-VLAN).
Schritt 6: Active Directory per LDAP anbinden
Services → FreeRADIUS → LDAP (danach unter General Enable LDAP aktivieren):
| Feld | Beispiel |
|---|---|
| Protocol Type / Server / Server Port | LDAPS, dc01.firma.local, 636 (oder 389 mit Start TLS)
|
| Certificate | CA der Domain-Controller-Zertifikate |
| Bind User / Bind Password | Dienstkonto mit Leserechten, z. B. CN=svc-radius,OU=Dienste,DC=firma,DC=local
|
| Base DN | DC=firma,DC=local
|
| User Filter | für AD: (sAMAccountName=%{%{Stripped-User-Name}:-%{User-Name}}) (Standard verwendet uid für OpenLDAP)
|
| Group Filter | für AD: (objectClass=group) (Standard (objectClass=posixGroup) passt nur für OpenLDAP/POSIX)
|
| Group Membership Mode | member filter (Active Directory / Samba 4 nested groups) – berücksichtigt auch verschachtelte Gruppen |
| Inner-Tunnel LDAP | aktivieren, damit LDAP auch innerhalb von EAP-Tunneln (802.1X) genutzt wird |
VLAN je AD-Gruppe: Unter LDAP Group den vollständigen DN einer Gruppe (z. B. CN=VLAN-Technik,OU=Gruppen,DC=firma,DC=local) mit einer VLAN ID verknüpfen.
Schritt 7: Firewall-Regeln und Test
- Firewall → Rules auf dem Management-Interface: UDP 1812 und 1813 von den Access Points/Switches (bzw. deren Netz) auf This Firewall erlauben – nicht aus Benutzer- oder Gästenetzen.
- Test auf der Firewall (Shell):
radtest testuser 'Passwort' 127.0.0.1 0 'SecretVonLocalhost'
# Erwartet: Received Access-Accept ... (inkl. Tunnel-Private-Group-Id bei VLAN-Zuweisung)
- Log: Services → FreeRADIUS → Log File zeigt Login OK bzw. Login incorrect mit Grund.
Weitere Funktionen
OPNsense-Dienste gegen FreeRADIUS authentifizieren
Unter System → Access → Servers einen Server vom Typ Radius mit 127.0.0.1, Port 1812 und dem localhost-Secret anlegen. Er steht dann für OpenVPN (siehe OPNsense - OpenVPN Site-to-Site und Client-VPN), das Captive Portal oder die Anmeldung an der Weboberfläche zur Verfügung.
Proxy: Anfragen weiterleiten
Unter Proxy (Home Servers, Home Server Pools, Realms) leitet FreeRADIUS Anfragen bestimmter Realms (z. B. benutzer@partner.de) oder als Fallback an andere RADIUS-Server weiter – etwa an einen MFA-Server wie privacyIDEA oder einen Partner-RADIUS.
Accounting
Mit Enable SQLite (lokal) oder Enable Remote MySQL werden Sitzungsdaten (Start, Ende, Datenvolumen) gespeichert – Grundlage für Session-Limits und Auswertungen.
Sicherheitsempfehlungen
- Require Message-Authenticator für alle Clients, RADIUS nur im Management-Netz.
- Lange, eindeutige Secrets pro Client bzw. Netz.
- TLS 1.2 als Minimum, eigene CA, Serverzertifikatsprüfung auf allen Clients erzwingen.
- EAP-TLS für verwaltete Geräte, PEAP/TTLS nur mit sauber verteilter CA.
- Keine Passwörter loggen; Anmeldeprotokolle an ein SIEM übergeben, z. B. ein Open-Source-SIEM auf Wazuh-Basis.
- Redundanz: Fällt der RADIUS-Server aus, kommt niemand mehr ins WLAN – bei Bedarf einen zweiten RADIUS-Server (z. B. zweite OPNsense im CARP-Verbund) in den APs hinterlegen.
Typische Probleme
| Symptom | Ursache und Lösung |
|---|---|
| FreeRADIUS startet nicht | Enable LDAP ohne vollständige LDAP-Konfiguration; Zertifikat/CA fehlt; Syntax in Benutzerfeldern – Log prüfen. |
| Ignoring request from unknown client | Client-IP bzw. -Netz nicht angelegt oder AP sendet von anderer Adresse. |
| Login incorrect bei korrektem Passwort | Secret falsch (führt zu falsch entschlüsselten Passwörtern), falsche EAP-Methode, PEAP-MSCHAPv2 mit LDAP-Benutzern. |
| Windows/Android verbindet nicht | Serverzertifikat wird nicht vertraut oder Servername stimmt nicht; Android verlangt Angabe von CA und Domain. |
| VLAN wird nicht zugewiesen | Enable VLAN assignment aus, dynamisches VLAN am AP/Switch nicht aktiviert oder VLAN dort nicht vorhanden. |
| Anfragen werden abgelehnt nach Aktivieren von Message-Authenticator | Client sendet das Attribut nicht – Firmware aktualisieren. |
Fazit
Mit os-freeradius wird die OPNsense zum zentralen Authentifizierungsserver für WLAN, kabelgebundenes 802.1X, VPN und Netzwerkgeräte – inklusive dynamischer VLANs, Active-Directory-Anbindung und Zertifikatsanmeldung. Entscheidend für die Sicherheit sind moderne EAP-Verfahren mit Zertifikatsprüfung, TLS 1.2+, der Message-Authenticator gegen BlastRADIUS und ein abgeschottetes Management-Netz.
