OPNsense - Tinc Mesh-VPN
Auf einen Blick
| Gilt für | OPNsense 26.1/26.7 mit Plugin os-tinc 1.8 (tinc 1.0.37) |
|---|---|
| Bereich | IT-Security |
| Dauer | ca. 30 Minuten für zwei Standorte, je weiterem Standort ca. 10 Minuten |
| Rechte | Administrator (OPNsense-WebUI) auf allen beteiligten Firewalls |
| Stand | Oktober 2026 |
tinc ist ein seit vielen Jahren bewährtes Open-Source-VPN, das mehrere Standorte zu einem vermaschten Netz (Mesh) verbindet: Jeder Knoten kennt die anderen, Verbindungen werden automatisch aufgebaut, und fällt ein Knoten aus, findet tinc selbstständig andere Wege. Neben gerouteten Netzen (Layer 3) beherrscht tinc auch einen Switch-Modus (Layer 2), der entfernte Standorte wie an einem gemeinsamen Ethernet-Switch verbindet. Mit dem Plugin os-tinc lässt sich tinc direkt auf der OPNsense betreiben.
Wie tinc funktioniert
- Dezentral: Es gibt keinen zentralen Server. Jeder Knoten hat ein Schlüsselpaar; die öffentlichen Schlüssel der Partner werden als Hosts hinterlegt.
- Meta-Verbindungen und Datenverkehr: Knoten bauen TCP-Verbindungen (Standardport 655) für den Austausch von Routing-Informationen auf. Nutzdaten werden möglichst direkt per UDP (ebenfalls Port 655) zwischen den beteiligten Knoten übertragen – auch wenn diese nicht direkt miteinander „verbunden“ wurden.
- Automatisches Mesh: Es genügt, wenn jeder Knoten zu einem oder zwei anderen eine Verbindung herstellt (Connect To); tinc lernt die übrigen Knoten und Netze automatisch.
- Modi: Im Router-Modus (Standard) gibt jeder Knoten an, welche Subnetze hinter ihm liegen. Im Switch-Modus arbeitet tinc wie ein virtueller Ethernet-Switch (Layer 2, inklusive Broadcast).

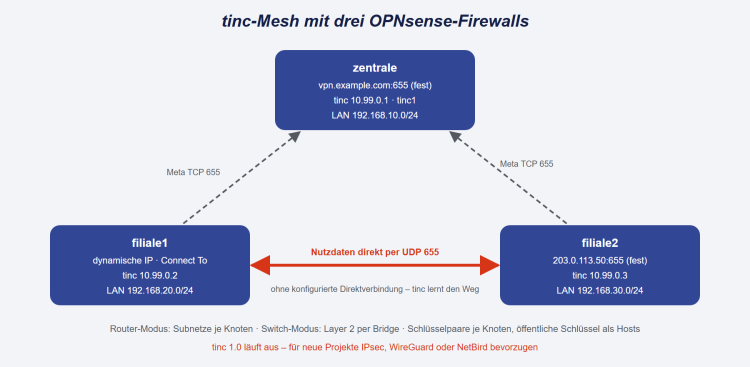

Beispiel-Szenario
| Knoten (Hostname) | Öffentliche Adresse | Tinc-Netzadresse | Lokales LAN |
|---|---|---|---|
zentrale |
vpn.example.com |
10.99.0.1 |
192.168.10.0/24
|
filiale1 |
dynamisch | 10.99.0.2 |
192.168.20.0/24
|
filiale2 |
203.0.113.50 |
10.99.0.3 |
192.168.30.0/24
|
Netzname: firmennetz, Tinc-Netz: 10.99.0.0/24 (Router-Modus).
Schritt 1: Plugin installieren
Auf allen Firewalls System → Firmware → Plugins: os-tinc installieren und die Seite neu laden. Die Konfiguration befindet sich unter VPN → Tinc → Configuration, das Protokoll unter VPN → Tinc → Log File.
Schritt 2: Netzwerk auf jedem Knoten anlegen
VPN → Tinc → Configuration, Reiter Networks → + (Beispiel Zentrale):
| Feld | Wert | Hinweis |
|---|---|---|
| Enabled | an | |
| Mode | router | switch für Layer 2 |
| Network Name | firmennetz |
auf allen Knoten identisch, nur Buchstaben/Ziffern |
| Network | 10.99.0.1/24 |
eigene Tinc-Adresse + Maske des gesamten Tinc-Netzes |
| PingTimeout | 5 (Standard) | |
| StrictSubnets | nach Bedarf | nur Subnetze aus den lokal hinterlegten Host-Einträgen akzeptieren – empfehlenswert, damit kein Knoten fremde Netze „beanspruchen“ kann |
| Cipher | aes-256-cbc (Standard) |
auf allen Knoten gleich; niemals none |
| path MTU Discovery | an | vermeidet Fragmentierungsprobleme |
| Hostname (This Host) | zentrale |
eindeutiger Name dieses Knotens |
| Ext. Address / Ext. Port | vpn.example.com / 655 |
öffentliche Adresse; bei dynamischer IP DNS-Name verwenden oder leer lassen, wenn der Knoten nur selbst verbindet |
| Subnet | 192.168.10.0/24, 10.99.0.1/32 |
Netze hinter diesem Knoten plus eigene Tinc-Adresse (im Router-Modus Pflicht) |
| Private key / Public key | leer | beim Speichern werden Schlüssel erzeugt |
Nach dem Speichern den erzeugten Public key kopieren – er wird auf den anderen Knoten benötigt. Auf den Filialen entsprechend mit eigener Adresse, eigenem Hostnamen und eigenem Subnetz verfahren.
Schritt 3: Partner (Hosts) eintragen
Reiter Hosts → + – auf jedem Knoten für jeden anderen Knoten einen Eintrag (Beispiel auf der Zentrale für Filiale 2):
| Feld | Wert |
|---|---|
| Network | firmennetz |
| Hostname | filiale2 (exakt wie dort konfiguriert)
|
| Ext. Address / Ext. Port | 203.0.113.50 / 655 (leer bei dynamischer IP)
|
| Subnet | 192.168.30.0/24 und dessen Tinc-Adresse 10.99.0.3/32
|
| Public key | öffentlicher Schlüssel von Filiale 2 |
| Cipher | identisch zum Netzwerk |
| Connect To | auf Knoten mit dynamischer IP aktivieren, um aktiv zu Knoten mit fester Adresse zu verbinden |
Faustregel: Knoten mit dynamischer IP verbinden sich aktiv (Connect To) zu den Knoten mit fester Adresse. Es reicht, wenn jeder Knoten mindestens eine erfolgreiche Verbindung hat; mit zwei Verbindungen pro Knoten bleibt das Mesh auch beim Ausfall eines Partners zusammen. Apply auf allen Knoten.
Schritt 4: Firewall-Regeln und Interface
- WAN (Firewall → Rules, Interface WAN): TCP und UDP 655 auf This Firewall erlauben – idealerweise mit den bekannten Partneradressen als Quelle; bei dynamischen Partnern von any.
- Tunnelverkehr: Das Plugin legt pro Netzwerk ein Gerät
tincIDan (z. B.tinc1). Unter Interfaces → Assignments zuweisen (Beschreibung z. B. TINC), aktivieren, ohne IP-Konfiguration, und unter Firewall → Rules auf diesem Interface den gewünschten Verkehr zwischen den Standorten erlauben (z. B. Quelle192.168.20.0/24→ Ziel192.168.10.0/24). - Routen: tinc setzt die Routen für die Subnetze der Partner automatisch. Mit Disable subnet routes lässt sich das abschalten, z. B. für eigene Routing-Entscheidungen über Gateways und Policy-Based Routing.
Schritt 5: Testen
- VPN → Tinc → Log File zeigt Verbindungsaufbau (Connection with … activated) und Fehler; für Details unter Debug die Stufe erhöhen.
- Von einem Client in Filiale 1 einen Server in der Zentrale anpingen; anschließend Filiale 1 → Filiale 2 testen – auch ohne direkt konfigurierte Verbindung sollte der Verkehr fließen.
Layer-2-Modus (Switch)
Im Modus switch verhält sich tinc wie ein verteilter Ethernet-Switch: Statt Subnetze anzugeben, wird das Tinc-Interface z. B. per Bridge (Interfaces → Devices → Bridge) mit einem LAN- oder VLAN-Interface verbunden. Damit lassen sich Broadcast-abhängige Anwendungen, Altsysteme oder ein gemeinsames VLAN über Standorte hinweg betreiben. Nachteile: Broadcast- und Multicast-Verkehr läuft über alle Standorte, und Fehler wirken sich auf das gesamte Netz aus – Layer-2-Kopplungen daher sparsam einsetzen. Eine Alternative für virtuelles Ethernet ist ZeroTier.
tinc im Vergleich
| Kriterium | tinc (os-tinc) | IPsec route-based | WireGuard (OPNsense-Kern) | NetBird |
|---|---|---|---|---|
| Topologie | automatisches Mesh | Punkt-zu-Punkt-Tunnel | Punkt-zu-Punkt / Hub | automatisches Mesh |
| Layer 2 möglich | ja (switch) | nein | nein | nein |
| Zentrale Steuerung | keine | keine | keine | Management-Server mit SSO |
| Kryptografie | tinc 1.0: RSA, AES-CBC + HMAC | IKEv2, AES-GCM | Curve25519, ChaCha20-Poly1305 | WireGuard |
| Weiterentwicklung | 1.0 auslaufend, 1.1 Vorabversion | aktiv | aktiv | aktiv |
Sicherheitsempfehlungen
- Cipher auf allen Knoten auf
aes-256-cbc(oder ein anderes starkes Verfahren) setzen – nie none. - StrictSubnets aktivieren, damit nur die lokal hinterlegten Netze akzeptiert werden.
- Private Schlüssel nur auf dem jeweiligen Knoten belassen; bei Verdacht auf Kompromittierung neue Schlüssel erzeugen und auf allen Partnern aktualisieren.
- Firewall-Regeln auf dem Tinc-Interface gezielt setzen – ein Mesh verbindet sonst schnell „jeden mit jedem“.
- Bestehende tinc-Netze mittelfristig migrieren, z. B. auf IPsec route-based oder WireGuard; Logs zentral auswerten, etwa in einem Open-Source-SIEM auf Wazuh-Basis.
Typische Probleme
| Symptom | Lösung |
|---|---|
| Peer … had unknown identity / Verbindung wird abgelehnt | Hostname oder Public key im Host-Eintrag stimmt nicht mit dem Partner überein. |
| Meta-Verbindung steht, aber kein Datenverkehr | UDP 655 blockiert (WAN-Regel oder vorgeschalteter Router); Cipher unterschiedlich; Firewall-Regel auf dem Tinc-Interface fehlt. |
| Netze eines Standorts nicht erreichbar | Subnet beim Knoten bzw. im Host-Eintrag fehlt; mit StrictSubnets muss das Subnetz lokal im Host-Eintrag stehen. |
| Große Übertragungen hängen | path MTU Discovery aktivieren, MSS-Clamping über Firewall → Settings → Normalization. |
| Dienst startet nicht | Netzwerkname mit Sonderzeichen; Pflichtfeld Subnet im Router-Modus leer. |
Fazit
tinc ist ein elegantes, dezentrales Mesh-VPN, das auf der OPNsense mit wenigen Einträgen mehrere Standorte automatisch vernetzt – inklusive optionalem Layer-2-Betrieb. Für bestehende Installationen und Spezialfälle bleibt es nützlich; da der 1.0-Zweig ausläuft und die Kryptografie nicht mehr dem neuesten Stand entspricht, sollten neue Standortvernetzungen jedoch auf IPsec, WireGuard oder ein modernes Overlay wie NetBird setzen.
