Cisco Catalyst 2960-X: Syslog und SNMP einrichten
Auf einen Blick
| Gilt für | Cisco Catalyst 2960-X/2960-XR mit IOS 15.2(7)E; Syslog-Server bzw. SIEM (z. B. Wazuh), Monitoring per SNMPv3 (z. B. Zabbix, LibreNMS, PRTG) |
|---|---|
| Bereich | Netzwerk-Hardware |
| Dauer | ca. 30 Minuten |
| Rechte | Privileged EXEC (enable), Zugriff auf Syslog- und Monitoring-Server |
| Stand | Oktober 2026 |

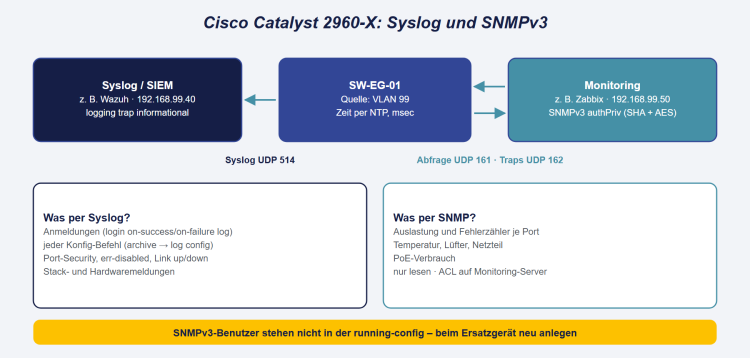

Syslog und SNMP auf dem Cisco Catalyst 2960-X machen den Switch überwachbar: Syslog schickt Ereignisse wie Anmeldungen, Konfigurationsänderungen, Port-Ausfälle oder Sicherheitsverletzungen an einen zentralen Server bzw. ein SIEM. SNMP liefert dem Monitoring Messwerte wie Portauslastung, Fehlerzähler, Temperatur und PoE-Verbrauch. Dieser Artikel richtet beides sicher ein – Syslog mit genauen Zeitstempeln und SNMP ausschließlich in Version 3 mit Verschlüsselung.
Voraussetzungen
- Management-IP im eigenen VLAN und korrekte Uhrzeit per NTP – siehe Cisco Catalyst 2960-X: Erstkonfiguration und SSH-Zugang. Ohne NTP sind Zeitstempel wertlos.
- Ein Syslog-Empfänger (z. B. Wazuh-Manager, Graylog, rsyslog) und ein Monitoring-System mit SNMPv3-Unterstützung.
Syslog einrichten
Schweregrade
| Stufe | Name | Beispiel |
|---|---|---|
| 0 | emergencies | System unbrauchbar |
| 1 | alerts | sofortiges Handeln nötig |
| 2 | critical | kritischer Zustand, z. B. Port-Security-Verletzung (PSECURE_VIOLATION)
|
| 3 | errors | Fehler, z. B. Link down (%LINK-3-UPDOWN)
|
| 4 | warnings | Warnungen, z. B. Port err-disabled (%PM-4-ERR_DISABLE), Native-VLAN-Mismatch
|
| 5 | notifications | Konfigurationsänderung (%SYS-5-CONFIG_I), Anmeldungen (%SEC_LOGIN-5)
|
| 6 | informational | Informationen, z. B. Treffer von Zugriffslisten mit log
|
| 7 | debugging | nur zur Fehlersuche |
Ein Level schließt alle schwereren Stufen ein: informational sendet 0 bis 6.
Konfiguration
SW-EG-01# configure terminal
SW-EG-01(config)# service timestamps log datetime msec localtime show-timezone
SW-EG-01(config)# service sequence-numbers
SW-EG-01(config)# logging buffered 64000 informational
SW-EG-01(config)# logging console warnings
SW-EG-01(config)# logging source-interface vlan 99
SW-EG-01(config)# logging origin-id hostname
SW-EG-01(config)# logging trap informational
SW-EG-01(config)# logging host 192.168.99.40
- Zeitstempel mit Millisekunden erleichtern die Korrelation im SIEM; der Wazuh-Standarddecoder braucht dafür eine Anpassung, siehe Cisco-IOS-Syslog mit Millisekunden in Wazuh korrekt dekodieren.
logging buffered: lokaler Puffer fürshow logging; Standard sind nur 4096 Byte.logging console warnings: Die Konsole zeigt ab Werk alles bis debugging an – das bremst bei vielen Meldungen.logging source-interface: Meldungen kommen immer von der Management-IP, damit der Server sie zuordnen kann.- Mehrere Server sind möglich: weitere
logging host-Zeilen.
In einem Stack schreibt der aktive Switch Puffer und Datei; ein Wechsel des aktiven Switches löscht den Puffer. Der zentrale Server ist deshalb Pflicht.
Anmeldungen und Konfigurationsänderungen protokollieren
SW-EG-01(config)# login on-success log
SW-EG-01(config)# login on-failure log
SW-EG-01(config)# archive
SW-EG-01(config-archive)# log config
SW-EG-01(config-archive-log-cfg)# logging enable
SW-EG-01(config-archive-log-cfg)# notify syslog contenttype plaintext
SW-EG-01(config-archive-log-cfg)# hidekeys
SW-EG-01(config-archive-log-cfg)# end
SW-EG-01# write memory
Damit erzeugt jede Anmeldung eine Meldung (%SEC_LOGIN-5-LOGIN_SUCCESS bzw. LOGIN_FAILED) und jeder eingegebene Konfigurationsbefehl eine Zeile mit Benutzername – hidekeys blendet Passwörter aus. Für die Auswertung erfolgreicher Anmeldungen in Wazuh siehe Cisco IOS Login Success Logs in Wazuh korrekt parsen: Custom Decoder und Rule parallel zu den Standardregeln betreiben.
Kontrolle
show logging ! Einstellungen, Zähler und lokaler Puffer
show logging | include %SEC_LOGIN|%PARSER
Test: send log 6 Testmeldung von SW-EG-01 erzeugt eine Meldung, die am Server ankommen muss.
SNMPv3 einrichten
SNMP ist ab Werk aus; der erste snmp-server-Befehl schaltet es ein. SNMPv1 und v2c übertragen die Community als Klartext-Passwort und sollten nicht mehr genutzt werden. SNMPv3 mit Sicherheitsstufe priv authentisiert und verschlüsselt.
Zugriff einschränken
SW-EG-01(config)# ip access-list standard SNMP-MONITORING
SW-EG-01(config-std-nacl)# permit 192.168.99.50
SW-EG-01(config-std-nacl)# deny any log
SW-EG-01(config-std-nacl)# exit
Gruppe, Benutzer und Traps
SW-EG-01(config)# snmp-server view NUR-LESEN iso included
SW-EG-01(config)# snmp-server group MONITORING v3 priv read NUR-LESEN access SNMP-MONITORING
SW-EG-01(config)# snmp-server user zabbix MONITORING v3 auth sha <Auth-Passwort> priv aes 128 <Priv-Passwort>
SW-EG-01(config)# snmp-server location Gebäude A, EG, Technikraum 0.12
SW-EG-01(config)# snmp-server contact netzwerk@firma.de
SW-EG-01(config)# snmp-server trap-source vlan 99
SW-EG-01(config)# snmp-server enable traps snmp linkdown linkup coldstart
SW-EG-01(config)# snmp-server enable traps port-security
SW-EG-01(config)# snmp-server enable traps config
SW-EG-01(config)# snmp-server host 192.168.99.50 version 3 priv zabbix
SW-EG-01(config)# end
SW-EG-01# write memory
- Algorithmen: Der 2960-X unterstützt für die Authentisierung MD5 und SHA, für die Verschlüsselung DES, 3DES und AES (128/192/256). SHA und AES verwenden; ob das Monitoring-System AES-192/256 beherrscht, vorher prüfen – AES-128 funktioniert überall.
- Kein Schreibzugriff: Die Gruppe erhält nur eine Leseansicht. Schreibender SNMP-Zugriff ist für das Monitoring nicht nötig.
- Benutzer nicht in der Konfiguration: SNMPv3-Benutzer erscheinen nicht in
show running-configund damit auch nicht in Konfigurationssicherungen. Sie stehen nur inshow snmp user– beim Ersatzgerät neu anlegen. - Welche Trap-Typen der Switch kennt, zeigt
snmp-server enable traps ?. Nicht alles einschalten: Traps doppeln sich teils mit Syslog.
Kontrolle
show snmp user
show snmp group
show snmp host
show snmp ! Paketzähler, u. a. abgewiesene Anfragen
Test vom Monitoring-Server:
snmpwalk -v3 -l authPriv -u zabbix -a SHA -A '<Auth-Passwort>' -x AES -X '<Priv-Passwort>' 192.168.99.11 1.3.6.1.2.1.1
Was überwachen?
| Wert | Quelle | Warum |
|---|---|---|
| Port-Status und Auslastung | SNMP (IF-MIB) | Engpässe auf Uplinks, ausgefallene Verbindungen |
| Fehlerzähler (CRC, Input Errors) | SNMP (IF-MIB) | defekte Kabel, Duplex-Probleme |
| Temperatur, Lüfter, Netzteil | SNMP (Cisco-Environment-MIB) | Hardwareausfall früh erkennen |
| PoE-Verbrauch | SNMP (POWER-ETHERNET-MIB) | PoE-Budget bei Access Points und Kameras |
| Stack-Mitglieder | SNMP / Syslog | Ausfall eines Stack-Switches |
| Anmeldungen, Änderungen, Sicherheitsverletzungen | Syslog | Nachvollziehbarkeit, Angriffserkennung |
Zabbix und LibreNMS bringen fertige Vorlagen für Cisco-IOS-Switches mit.
Hinweise
- Firewall: Zwischen Switch und Servern müssen Syslog (UDP 514), SNMP (UDP 161) und Traps (UDP 162) erlaubt sein.
- Syslog ist unverschlüsselt: Die Meldungen nur im Management-Netz übertragen.
- Telnet und HTTP bleiben aus: Für die Überwachung genügen SSH, Syslog und SNMPv3.
- Die zentrale Auswertung von Switch-Logs im SIEM samt Alarmierung übernimmt auf Wunsch das Managed SIEM von m.a.x. it.
