Cisco Catalyst 2960-X
Auf einen Blick
| Gilt für | Cisco Catalyst 2960-X (LAN Base, LAN Lite) und 2960-XR (IP Lite) mit Cisco IOS 15.2(7)E |
|---|---|
| Bereich | Netzwerk-Hardware |
| Dauer | ca. 10 Minuten Lesezeit |
| Rechte | – |
| Stand | Oktober 2026 (empfohlene Version 15.2(7)E13) |
Der Cisco Catalyst 2960-X ist ein stapelbarer Gigabit-Access-Switch mit klassischem Cisco IOS, der in vielen Unternehmensnetzen noch immer die Arbeitsplätze, Telefone und Access Points anbindet. Er wird seit 2022 nicht mehr verkauft, ist aber bis 31. Oktober 2027 mit Sicherheitsupdates versorgt. Diese Seite ist der Einstieg in die TechCorner-Reihe zum 2960-X: Modelle, Lizenzstufen, Lebenszyklus und alle Anleitungen von der Erstkonfiguration bis zum IOS-Update.

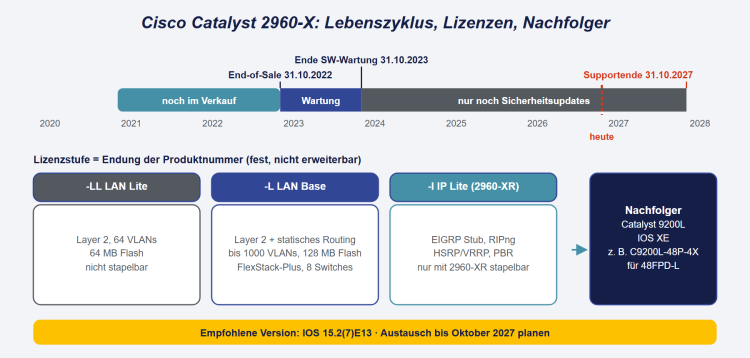

Cisco Catalyst 2960-X: Lebenszyklus und Support
| Meilenstein | Datum | Bedeutung |
|---|---|---|
| End-of-Sale | 31. Oktober 2022 | keine Neugeräte mehr bei Cisco bestellbar |
| Ende der Software-Wartung | 31. Oktober 2023 | keine Fehlerbehebungen mehr, nur noch Sicherheitskorrekturen |
| Ende der Servicevertrags-Verlängerung | 29. Januar 2027 | SmartNet kann danach nicht mehr verlängert werden |
| Ende Sicherheitsupdates / Last Date of Support | 31. Oktober 2027 | danach keine Patches und kein TAC-Support mehr |
Empfohlene Software laut Cisco (Stand Februar 2026): IOS 15.2(7)E13. Wie Sie die Version prüfen und aktualisieren, zeigt Cisco Catalyst 2960-X: IOS-Update durchführen.
Modelle und Lizenzstufen
Die Lizenzstufe ist fest an die Hardware gebunden und lässt sich nicht nachträglich erweitern. Sie steht am Ende der Produktnummer:
| Endung | Lizenz | Merkmale |
|---|---|---|
-LL (z. B. WS-C2960X-48TS-LL) |
LAN Lite | Layer 2, bis 64 aktive VLANs, 64 MB Flash, nicht stapelbar |
-L (z. B. WS-C2960X-48FPD-L) |
LAN Base | Layer 2 mit statischem Routing, bis 1000 VLANs (je nach SDM-Vorlage), 128 MB Flash, FlexStack-Plus |
-I (z. B. WS-C2960XR-48LPS-I) |
IP Lite (nur 2960-XR) | zusätzlich u. a. EIGRP Stub, RIPng, HSRP/VRRP, PBR und uRPF |
Weitere Teile der Produktnummer: 24/48 = Anzahl Ports, T = ohne PoE, P/LP/FP = PoE+ mit 370 W bzw. 740 W, S = 4 × 1G-SFP-Uplinks, D = 2 × 10G-SFP+-Uplinks.
Ausstattung
- Stacking: FlexStack-Plus mit bis zu 8 Switches und 80 Gbit/s (Stack-Modul nötig). 2960-X und 2960-XR lassen sich nicht gemischt stapeln. Details: Stack verwalten.
- Management: Konsole über RJ-45 und USB, eigener Management-Port
FastEthernet0, USB-A-Port für einen USB-Stick. - Schnittstellennamen:
GigabitEthernet1/0/1= Switch 1 im Stack, Modul 0, Port 1; 10G-Uplinks alsTenGigabitEthernet1/0/1–2.
Anleitungen dieser Reihe
| Nr. | Artikel | Inhalt |
|---|---|---|
| 1 | Cisco IOS: CLI-Grundlagen auf dem Catalyst 2960-X | Modi, Hilfe, show-Befehle, running- und startup-config |
| 2 | Cisco Catalyst 2960-X: Erstkonfiguration und SSH-Zugang | Hostname, Passwörter, Management-IP, SSH, NTP, Härtung |
| 3 | Cisco Catalyst 2960-X: VLANs und Access-Ports konfigurieren | VLANs anlegen, VTP, Access-Ports, Voice-VLAN |
| 4 | Cisco Catalyst 2960-X: Trunk-Ports (802.1Q) konfigurieren | Trunks zu Switch, Firewall und Access Point |
| 5 | Cisco Catalyst 2960-X: IOS-Update durchführen | Image laden, Stack aktualisieren, Rollback |
| 6 | Cisco Catalyst 2960-X: Konfiguration sichern und wiederherstellen | TFTP/SCP, Konfigurationsarchiv, configure replace |
| 7 | Cisco Catalyst 2960-X: Spanning Tree (Rapid PVST+) konfigurieren | Root Bridge, PortFast, BPDU Guard, Root und Loop Guard |
| 8 | Cisco Catalyst 2960-X: EtherChannel mit LACP konfigurieren | Uplinks bündeln, auch über Stack-Mitglieder hinweg |
| 9 | Cisco Catalyst 2960-X: Port-Security konfigurieren | erlaubte Geräte je Port, Sticky-Learning, Storm Control |
| 10 | Cisco Catalyst 2960-X: DHCP Snooping konfigurieren | Schutz vor fremden DHCP-Servern, Dynamic ARP Inspection |
| 11 | Cisco Catalyst 2960-X: 802.1X mit RADIUS konfigurieren | Netzwerkzugangskontrolle mit RADIUS, MAB, Voice- und Critical VLAN |
| 12 | Cisco Catalyst 2960-X: Syslog und SNMP einrichten | zentrales Logging, Anmelde- und Änderungsprotokoll, Monitoring mit SNMPv3 |
| 13 | Cisco Catalyst 2960-X: Stack verwalten (FlexStack-Plus) | Rollen, Prioritäten, Nummern, Mitglied tauschen |
| 14 | Cisco Catalyst 2960-X: Passwort-Wiederherstellung und Werksreset | Passwort vergessen, Werkseinstellung, defektes Image |
| 15 | Cisco Catalyst 2960-X: Migration auf Catalyst 9200 | Modellwahl, Lizenzen, Unterschiede zu IOS XE, Umschaltung mit Rückfallebene |
Nachfolger: Catalyst 9200L
Cisco nennt als Nachfolger den Catalyst 9200L (z. B. C9200L-48P-4X für den WS-C2960X-48FPD-L). Er läuft mit IOS XE: Die Befehle für VLANs, Trunks und Ports bleiben weitgehend gleich, Lizenzierung (Network Essentials/Advantage mit DNA-Abo), Update-Verfahren (Install-Modus) und Stacking unterscheiden sich jedoch. Bei der Neuanschaffung lohnt auch ein Vergleich mit anderen Herstellern. Den Ablauf zeigt Cisco Catalyst 2960-X: Migration auf Catalyst 9200, die Konfiguration unter IOS XE die Reihe Cisco Catalyst 9200.
Hinweise
- Gebrauchtgeräte: Refurbished-Switches sind günstig, erhalten nach Oktober 2027 aber keine Sicherheitsupdates mehr. Nur noch als Ersatzteil für bestehende Stacks einsetzen.
- Management absichern: Den 2960-X nur über ein eigenes Management-VLAN und SSH verwalten – siehe Erstkonfiguration.
- Bei Bestandsaufnahme, Härtung und dem Austausch Ihrer Switch-Infrastruktur unterstützt Sie das IT-Consulting von m.a.x. it.
