Cisco IOS: CLI-Grundlagen auf dem Catalyst 2960-X
Auf einen Blick
| Gilt für | Cisco IOS 15.2(x)E auf Catalyst 2960-X/2960-XR; gilt weitgehend auch für andere IOS- und IOS-XE-Geräte |
|---|---|
| Bereich | Netzwerk-Hardware |
| Dauer | ca. 20 Minuten |
| Rechte | Konsolen- oder SSH-Zugang, Enable-Passwort |
| Stand | Oktober 2026 |
Die Cisco-IOS-CLI (Command Line Interface) ist die Kommandozeile, über die Catalyst-Switches wie der 2960-X konfiguriert werden. Wer die Befehlsmodi, die eingebaute Hilfe und den Unterschied zwischen laufender und gespeicherter Konfiguration kennt, findet sich auf jedem Cisco-Gerät zurecht – auch auf den Nachfolgern mit IOS XE.
Verbindung zur Cisco-IOS-CLI herstellen
- Konsole: Konsolenkabel (RJ-45 auf USB/seriell) oder USB-Kabel an den Konsolenport. Terminalprogramm wie PuTTY oder Tera Term mit 9600 Baud, 8 Datenbits, keine Parität, 1 Stoppbit, keine Flusskontrolle (9600 8N1).
- SSH: Erst nach der Erstkonfiguration möglich, siehe Cisco Catalyst 2960-X: Erstkonfiguration und SSH-Zugang.
Beim ersten Start eines Switches ohne Konfiguration fragt IOS: Would you like to enter the initial configuration dialog? – mit no antworten und die Konfiguration selbst vornehmen.

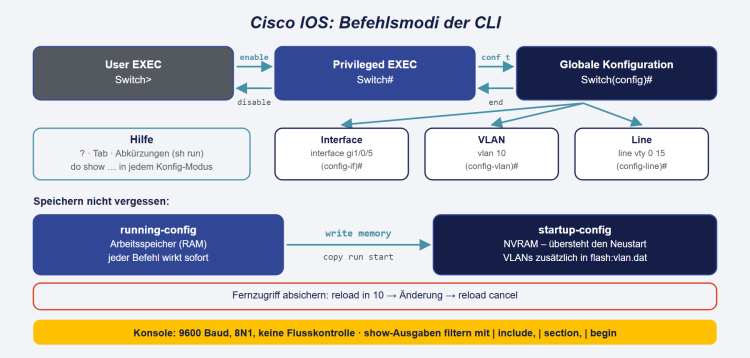

Die Befehlsmodi
| Modus | Prompt | Hinein mit | Zweck |
|---|---|---|---|
| User EXEC | Switch> |
Anmeldung | nur einfache Abfragen |
| Privileged EXEC | Switch# |
enable |
alle show-Befehle, Speichern, Neustart, Kopieren |
| Globale Konfiguration | Switch(config)# |
configure terminal |
Einstellungen für das ganze Gerät |
| Interface | Switch(config-if)# |
interface gi1/0/5 |
Einstellungen für einen Port |
| Interface-Bereich | Switch(config-if-range)# |
interface range gi1/0/1 - 24 |
mehrere Ports auf einmal |
| VLAN | Switch(config-vlan)# |
vlan 10 |
VLAN anlegen und benennen |
| Line | Switch(config-line)# |
line vty 0 15 / line con 0 |
Zugänge (SSH, Konsole) |
exit geht eine Ebene zurück, end (oder Strg+Z) springt direkt in den Privileged EXEC. Aus jedem Konfigurationsmodus lassen sich show-Befehle mit vorangestelltem do ausführen, z. B. do show vlan brief.
Hilfe und Tastenkürzel
| Eingabe | Wirkung |
|---|---|
? |
alle an dieser Stelle möglichen Befehle bzw. Parameter |
sh? |
alle Befehle, die mit „sh“ beginnen |
| Tab | Befehl vervollständigen |
| Abkürzungen | conf t, sh run, int gi1/0/1 – eindeutige Abkürzungen genügen
|
| ↑ / Strg+P | vorheriger Befehl |
| Strg+Umschalt+6 | laufenden Befehl (Ping, Traceroute) abbrechen |
no vor einem Befehl |
Einstellung entfernen, z. B. no shutdown
|
no ip domain-lookup in der globalen Konfiguration.running-config und startup-config
Jeder Befehl wirkt sofort, landet aber zunächst nur in der laufenden Konfiguration im Arbeitsspeicher. Erst das Speichern schreibt sie in den NVRAM, sodass sie einen Neustart übersteht:
Switch# copy running-config startup-config
Switch# write memory ! Kurzform, gleiche Wirkung
Vergisst man das Speichern, ist nach einem Stromausfall alles verloren. Umgekehrt kann ein Neustart ohne Speichern (reload → Save? no) eine missglückte Änderung rückgängig machen. Die VLAN-Datenbank liegt getrennt davon in flash:vlan.dat.
Wichtige show-Befehle
show version ! IOS-Version, Modell, Laufzeit, Lizenz
show running-config ! laufende Konfiguration
show interfaces status ! alle Ports: verbunden, VLAN, Speed, Duplex
show ip interface brief ! IP-Adressen und Status der Schnittstellen
show vlan brief ! VLANs und ihre Access-Ports
show interfaces trunk ! Trunk-Ports und erlaubte VLANs
show mac address-table ! gelernte MAC-Adressen je Port
show cdp neighbors ! benachbarte Cisco-Geräte
show logging ! Meldungen im lokalen Puffer
show switch ! Stack-Mitglieder und Rollen
show inventory ! Seriennummern, SFP-Module
show environment all ! Lüfter, Temperatur, Netzteil
Ausgaben filtern
show running-config | include hostname
show running-config | section interface GigabitEthernet1/0/5
show interfaces status | include notconnect
show running-config | begin line vty
include, exclude, begin und section sparen bei 48-Port-Switches viel Blättern. terminal length 0 schaltet das seitenweise Anzeigen (--More--) für die aktuelle Sitzung ab.
Hinweise
- Vorsicht bei Fernzugriff: Änderungen an der Management-VLAN-Schnittstelle, am Uplink oder an
line vtykönnen die eigene SSH-Verbindung trennen. Vorherreload in 10setzen – der Switch startet dann nach 10 Minuten mit der gespeicherten Konfiguration neu, falls man sich ausgesperrt hat. Klappt alles, mitreload cancelabbrechen. - Konfigurationssicherung: Vor größeren Änderungen die Konfiguration sichern, siehe Cisco Catalyst 2960-X: Konfiguration sichern und wiederherstellen.
