Proxmox VE: Netzwerk mit Bridges, VLANs, Bonds und SDN
Auf einen Blick
| Gilt für | Proxmox VE 9.1 und 9.2 (Debian 13), ifupdown2, Linux-Bridge, SDN; Einzelserver und Cluster |
|---|---|
| Bereich | Server-Software |
| Dauer | ca. 1–2 Stunden (Planung und Umstellung je Knoten) |
| Rechte | root@pam bzw. Rolle Administrator; Zugang zur Konsole (IPMI/iDRAC/iLO) als Rückfallebene |
| Stand | Oktober 2026 |
Das Proxmox-Netzwerk mit Bridges, VLANs und Bonds einrichten ist die Grundlage für einen stabilen Betrieb von VMs und Containern im Unternehmen. VMs hängen an Linux-Bridges, VLANs trennen Netze, Bonds sichern Uplinks ab. Dieser Artikel zeigt die Konfiguration in /etc/network/interfaces mit ifupdown2, die sinnvolle Trennung von Cluster-, Migrations- und Storage-Verkehr und den Einstieg in Software-Defined Networking (SDN) mit Zonen und VNets.
Grundbegriffe und Planung
| Baustein | Name (Beispiel) | Aufgabe |
|---|---|---|
| Physischer Port | eno1, enp1s0f0, gepinnt mit Präfix nic |
Verbindung zum Switch |
| Linux-Bridge | vmbr0 |
virtueller Switch, an dem VMs und Container hängen |
| Bond | bond0 |
bündelt zwei oder mehr Ports (Link Aggregation) |
| VLAN-Interface | vmbr0.20, eno1.20 |
IP-Adresse des Hosts in einem VLAN |
| SDN-VNet | vnet20 |
clusterweit definiertes Netz, auf allen Knoten gleich |

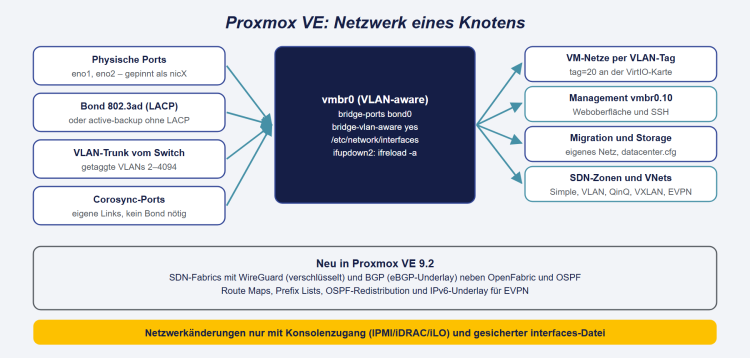

Bewährte Aufteilung für KMU-Cluster:
- Management: Weboberfläche und SSH, eigenes VLAN, nur aus dem Admin-Netz erreichbar.
- VM-Verkehr: VLAN-aware Bridge auf einem Bond (2 × 10 GbE oder 2 × 25 GbE).
- Corosync: eigener physischer Port (1 GbE genügt), zweiter Link als Reserve. Corosync braucht Latenzen unter 5 ms, aber kaum Bandbreite – und darf sich die Leitung nicht mit Storage- oder Migrationsverkehr teilen.
- Storage/Ceph und Migration: eigenes, schnelles Netz (mindestens 10 GbE).
/etc/network/interfaces mit ifupdown2
Seit Proxmox VE 7.0 ist ifupdown2 Standard. Änderungen in der Weboberfläche (<Knoten> › System › Network) landen zunächst in /etc/network/interfaces.new; erst Apply Configuration übernimmt sie ohne Neustart. Wer die Datei von Hand bearbeitet, lädt sie anschließend neu:
cp /etc/network/interfaces /root/interfaces.bak # Sicherung
nano /etc/network/interfaces
ifreload -a # Änderungen anwenden
ip -br addr; bridge vlan show # Ergebnis prüfen
Wichtig: Netzwerkänderungen nie ohne zweiten Zugang durchführen. Ein Tippfehler bei Bridge oder Gateway trennt die SSH-Sitzung; dann hilft nur die Konsole über IPMI, iDRAC oder iLO.
Der Installer legt eine einfache Bridge an:
auto lo
iface lo inet loopback
iface eno1 inet manual
auto vmbr0
iface vmbr0 inet static
address 192.168.10.2/24
gateway 192.168.10.1
bridge-ports eno1
bridge-stp off
bridge-fd 0
Schnittstellennamen festschreiben: Neue Kernel oder Firmware können Netzwerknamen verändern. Proxmox VE bringt dafür pve-network-interface-pinning generate mit; es erzeugt .link-Dateien mit dem Präfix nic unter /usr/local/lib/systemd/network und legt angepasste Konfigurationen mit Endung .new zum Vergleich ab. Danach ist ein Neustart nötig. Die Datacenter-Firewall (/etc/pve/firewall/cluster.fw) passt das Werkzeug nicht an – dort Interface-Namen selbst prüfen.
Bonds mit LACP oder active-backup
| Modus | Switch-Konfiguration | Einsatz |
|---|---|---|
| 802.3ad (LACP) | LACP-Port-Channel bzw. LAG nötig | Empfehlung, wenn der Switch LACP beherrscht; mit Switch-Stack auch über zwei Geräte |
| active-backup | keine | Standard ohne LACP; ein Port aktiv, der zweite springt bei Ausfall ein |
| balance-tlb, balance-alb | keine | nicht für Bridges mit Gästen verwenden |
| balance-rr, balance-xor, broadcast | je nach Modus | Sonderfälle, im KMU nicht nötig |
Bond als Unterbau einer VLAN-aware Bridge – die übliche Konfiguration für den VM-Verkehr:
auto bond0
iface bond0 inet manual
bond-slaves eno1 eno2
bond-miimon 100
bond-mode 802.3ad
bond-xmit-hash-policy layer2+3
auto vmbr0
iface vmbr0 inet manual
bridge-ports bond0
bridge-stp off
bridge-fd 0
bridge-vlan-aware yes
bridge-vids 2-4094
auto vmbr0.10
iface vmbr0.10 inet static
address 192.168.10.2/24
gateway 192.168.10.1
Der Host erhält seine Management-Adresse im VLAN 10 über vmbr0.10. Am Switch werden beide Ports als LACP-Gruppe und Trunk-Port mit den benötigten VLANs konfiguriert, z. B. EtherChannel mit LACP oder Link Aggregation bei UniFi.
Corosync braucht keinen Bond. Proxmox empfiehlt stattdessen mehrere getrennte Corosync-Links (bis zu acht), zwischen denen Corosync selbst umschaltet. Manche Bond-Modi verursachen bei Corosync sogar Probleme.
VLANs für VMs und Container
Mit einer VLAN-aware Bridge trägt man das VLAN direkt an der Netzwerkkarte der VM ein (Hardware › Network Device › VLAN Tag); weitere Bridges je VLAN entfallen. Ohne Tag hängt die VM im untagged bzw. Native VLAN des Ports.
qm set 120 --net0 virtio,bridge=vmbr0,tag=20,firewall=1 # VM im VLAN 20
pct set 130 --net0 name=eth0,bridge=vmbr0,tag=30,ip=dhcp # Container im VLAN 30
OPNsense als Firewall-VM: Für eine virtualisierte OPNsense gibt es zwei Wege:
- eine VirtIO-Karte ohne Tag an die VLAN-aware Bridge hängen und die VLANs in OPNsense anlegen (Trunk in die VM, siehe OPNsense - VLAN und Netzwerksegmentierung) – übersichtlich, solange es wenige Netze sind;
- je VLAN eine eigene Karte mit Tag – einfacher in OPNsense, aber die Zahl der Karten pro VM ist begrenzt.
Die WAN-Leitung sollte über einen eigenen physischen Port und eine eigene Bridge ohne Host-IP laufen. In OPNsense bleiben die Hardware-Offloads für VirtIO-Karten deaktiviert (Standard unter Interfaces › Settings).
Getrennte Netze für Cluster, Migration und Storage
Ohne Vorgabe nutzt Proxmox VE für Live-Migrationen das Cluster-Netz – bei großen VMs stört das Corosync. Ein eigenes Migrationsnetz wird in /etc/pve/datacenter.cfg festgelegt (in der Oberfläche unter Datacenter › Options); jeder Knoten braucht darin genau eine IP-Adresse:
# /etc/pve/datacenter.cfg
migration: secure,network=10.10.30.0/24
secure verschlüsselt den Transfer per SSH; insecure ist schneller, überträgt aber den Arbeitsspeicher der VM unverschlüsselt und kommt nur in einem physisch abgeschotteten Netz infrage. Für eine einzelne Migration: qm migrate 120 pve2 --online --migration_network 10.10.30.0/24.
Ein eigenes Storage-Netz (NFS, iSCSI, Ceph) erhält ein Interface ohne Gateway, z. B. bond1 mit address 10.10.40.11/24. Jumbo Frames (mtu 9000) nur setzen, wenn alle Switch-Ports und alle Knoten durchgehend dieselbe MTU haben – sonst entstehen schwer auffindbare Aussetzer. Die Corosync-Links werden beim Anlegen des Clusters angegeben, siehe Proxmox VE: Cluster und Hochverfügbarkeit.
SDN: Zonen und VNets im Cluster
Mit Proxmox SDN werden Netze einmal unter Datacenter › SDN definiert und auf allen Knoten gleich ausgerollt. Voraussetzung ist die Zeile source /etc/network/interfaces.d/* am Ende von /etc/network/interfaces auf jedem Knoten. Änderungen sind zunächst ausstehend und werden in Datacenter › SDN mit Apply clusterweit angewendet.
| Zone | Funktion | Typischer Einsatz |
|---|---|---|
| Simple | isolierte Bridge je Knoten, optional mit NAT und DHCP | Testnetze, Labor |
| VLAN | VLAN-Tag pro VNet auf einer vorhandenen Bridge | Standard im KMU: VLANs zentral pflegen |
| QinQ | gestapelte VLANs (Service-VLAN außen) | Provider-Netze; MTU 1496 bei 1500-Byte-Leitung |
| VXLAN | Layer-2-Overlay über UDP 4789, MTU 50 Byte kleiner | Standorte bzw. Racks ohne gemeinsames VLAN; keine Verschlüsselung |
| EVPN | VXLAN mit BGP-Steuerung und Routing zwischen VNets | größere Cluster, Mandantentrennung |
So entsteht ein VLAN-Netz für alle Knoten:
- Datacenter › SDN › Zones › Add › VLAN: ID z. B. vlanzone, Bridge vmbr0.
- Datacenter › SDN › VNets › Create: Name vnet20 (höchstens 8 Zeichen), Zone vlanzone, Tag 20.
- Optional unter dem VNet ein Subnetz mit Gateway anlegen (IPAM pve; IPAM und DHCP sind Tech Preview).
- Datacenter › SDN › Apply. Das VNet erscheint auf jedem Knoten als Bridge und lässt sich VMs zuweisen; Berechtigungen gibt es pro VNet.
Für EVPN und Fabrics werden frr und frr-pythontools auf allen Knoten benötigt.
Neu in Proxmox VE 9.2: Unter Datacenter › SDN › Fabrics gibt es neben OpenFabric und OSPF nun auch WireGuard-Fabrics (verschlüsselte Verbindungen zwischen Knoten, Paket wireguard-tools) und BGP-Fabrics (eBGP-Underlay ohne Adressierung der Verbindungsnetze, eigene ASN je Knoten). Dazu kommen Route Maps, Prefix Lists, OSPF-Redistribution und ein IPv6-Underlay für EVPN. Für die meisten KMU bleibt die VLAN-Zone der passende Einstieg.
Hinweise
- Dokumentieren: Port-, VLAN- und IP-Plan pro Knoten festhalten; alle Knoten eines Clusters sollten identisch verkabelt sein, damit Bridges und VNets überall gleich heißen.
- STP:
bridge-stp offist Standard; Schleifenschutz übernimmt der Switch (Spanning Tree Protocol, BPDU Guard an Server-Ports nur mit Bedacht). - Firewall: Die Option firewall=1 an der VM-Karte aktiviert die Proxmox-Firewall für diese Schnittstelle, siehe Proxmox VE: Sicherheit mit Rollen, 2FA, Firewall und Updates.
- Für Planung, Überwachung und Betrieb der Netzwerk- und Virtualisierungsumgebung bieten sich die Managed Services von m.a.x. it an.
