UniFi Play: Pro-AV im Netzwerk – Dante, AES67 und EAV Bridge
Auf einen Blick
| Gilt für | UniFi Network ab 8.4.59; Switches mit Pro-AV-Unterstützung (Pro, Pro Max, Pro XG, Enterprise, ECS, EAV) ab Firmware 7.1.26; Enterprise-AV-Switches mit PTP; Enterprise Audio/Video Bridge |
|---|---|
| Bereich | Netzwerk-Hardware |
| Dauer | ca. 1–2 Stunden |
| Rechte | Admin in UniFi Network |
| Stand | Oktober 2026 |

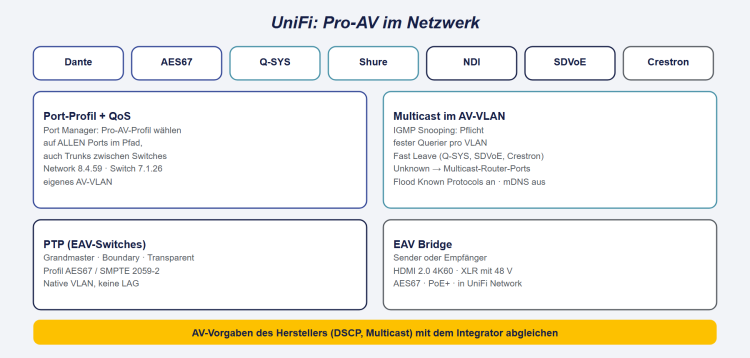

Pro-AV im UniFi-Netzwerk betrifft professionelle Audio- und Videotechnik, die über das Firmennetz läuft: Dante- oder AES67-Audio in Konferenz- und Veranstaltungsräumen, Q-SYS-Mediensteuerungen, Shure-Mikrofonsysteme, NDI- oder SDVoE-Video. Diese Protokolle reagieren empfindlich auf Verzögerungen und brauchen sauber konfiguriertes Multicast und eine genaue Zeitsynchronisation. UniFi-Switches bringen dafür vorkonfigurierte Pro-AV-Profile mit; die Enterprise-AV-Switches zusätzlich PTP-Uhren in Hardware und die EAV Bridge überträgt HDMI und Audio über das Netzwerk. Dieser Artikel zeigt die Einrichtung.
Voraussetzungen
- UniFi Network 8.4.59 oder neuer, Switch-Firmware 7.1.26 oder neuer; für Forward Unknown Multicast Traffic to Multicast Router Ports und Flood Known Protocols Switch-Firmware 7.2.
- Unterstützte Switches u. a.: USW-Pro-24/48(-PoE), Pro HD 24, Pro Aggregation, Pro Max 16/24/48 (-PoE), Pro XG 8/10/24/48 PoE, Enterprise 24/48 PoE, EnterpriseXG 24, ECS-24/48-PoE, EAV-XG-24-PoE, EAV-Fiber.
- Ein eigenes AV-VLAN für alle Pro-AV-Geräte, siehe UniFi: VLANs einrichten.
Schritt 1: Pro-AV-Profil pro Port
UniFi Network › Devices › Switch › Port Manager – an jedem Port mit AV-Geräten das passende Profil wählen:
| Profil | Erkennt |
|---|---|
| Dante Audio | Audinate Dante Audio, PTP, Steuerung |
| Q-SYS Audio and Video / Q-SYS Video with Dante Audio | Q-SYS-Systeme |
| Shure Audio | Shure-Mikrofon- und Konferenzsysteme |
| AES67 Audio | AES67-kompatible Geräte |
| SDVoE with AES67/Dante Audio | SDVoE-Videoübertragung |
| NDI with AES67/Dante Audio | NDI-Video |
| Crestron NVX/NAX | Crestron-AV-Systeme |
- Die Profile ordnen Verkehr anhand von DSCP/CoS, Protokollen und Ports bevorzugten Warteschlangen zu.
- Wichtig: QoS muss auf allen Ports auf dem Weg gelten – auch auf den Trunk-Ports zwischen Switches.
- Unterschiedliche Profile auf einem Switch sind möglich.
Schritt 2: Multicast richtig einstellen
Im AV-VLAN (Settings › Networks):
| Einstellung | Empfehlung |
|---|---|
| IGMP Snooping | für alle AV-Umgebungen erforderlich |
| Querier | muss vorhanden sein; pro VLAN einen Switch fest als Querier festlegen |
| Fast Leave | empfohlen; bei Q-SYS (NV-32-H), SDVoE und Crestron erforderlich |
| Unbekanntes Multicast | an Multicast-Router-Ports weiterleiten oder verwerfen |
| Flood Known Protocols | eingeschaltet lassen – sonst wird PTP nicht verteilt |
- Verkehr im Bereich 224.0.0.0/24 wird immer geflutet.
- mDNS für das AV-VLAN nicht aktivieren, damit PTP und andere Protokolle nicht in andere VLANs gelangen, siehe UniFi: mDNS, AirPlay und Chromecast über VLANs.
- Link Aggregation verteilt Multicast-Streams per Hash (bei Pro Max nach Quell-IP, Ziel-IP und Eingangsport) – einzelne Streams laufen immer über einen Link.
Schritt 3: Zeitsynchronisation mit PTP (Enterprise-AV-Switches)
Enterprise-AV-Switches (EAV) synchronisieren Uhren per Precision Time Protocol in Hardware – Voraussetzung für AES67 und SMPTE ST 2110.
| Modus | Rolle |
|---|---|
| Grandmaster | Zeitquelle des Netzes, optional mit GPS-Uhr am SMA-Anschluss |
| Boundary | übernimmt die Zeit vom Grandmaster und verteilt sie aktiv; für Core- und Verteilerebene |
| Transparent (Standard) | leitet PTP weiter und korrigiert die Laufzeit im Switch; für die Zugangsebene |
- Pro PTP-Domäne ein Grandmaster (EAV-Switch oder externes Gerät). Ein Boundary-Switch ohne Zeitquelle kann per Wahl selbst Grandmaster werden.
- Für kleine Installationen genügt ein Grandmaster und alle übrigen Switches im Transparent-Modus.
- Profile: AES67 (Audio), SMPTE 2059-2 (ST-2110-Video) oder Custom für Fremdgeräte – in der ganzen Domäne gleich.
- PTP läuft im Native VLAN, unterstützt keine LAG und ist standardmäßig auf allen Ports aktiv; auf Ports ohne AV-Geräte kann es abgeschaltet werden.
- Switches ohne PTP-Unterstützung leiten PTP zwar weiter, verschlechtern aber die Genauigkeit – EAV-Switches möglichst direkt (QSFP28-Uplinks) verbinden.
- Die aktuelle Rolle zeigt Device Overview › Timing & Synchronization.
Enterprise Audio/Video Bridge
Die EAV Bridge arbeitet wahlweise als Sender oder Empfänger: HDMI 2.0 (4K60) und analoges Audio über XLR (mit 48-V-Phantomspeisung) werden über das Netzwerk zu einer zweiten Bridge übertragen, z. B. vom Rednerpult zum Projektor oder von der Bühne zum Regieplatz. Sie unterstützt AES67, wird per PoE+ versorgt und in UniFi Network verwaltet. Ob sie direkt mit Dante-Geräten zusammenarbeitet, vor dem Kauf prüfen – Ubiquiti nennt Dante-Kompatibilität für die EAV-Switches, nicht ausdrücklich für die Bridge.
Hinweise
- AV-Netz vom Büronetz trennen: eigenes VLAN, Firewall-Regeln nur für Steuerung aus dem Büronetz, siehe UniFi: Zone-Based Firewall konfigurieren.
- Abstimmung mit dem AV-Integrator: Hersteller wie Audinate, Q-SYS oder Shure haben eigene Netzwerkvorgaben (DSCP-Werte, Multicast-Adressen); bei Abweichungen eigenes DSCP-Profil, siehe UniFi: QoS und Bandbreitensteuerung einrichten.
- Bei Planung und Betrieb von AV-Netzen unterstützt Sie das IT-Consulting von m.a.x. it.
Siehe auch
- UniFi Play – Überblick und alle Artikel der Reihe
- UniFi: Switch-Ports und Port-Profile konfigurieren
- Multicast
