Cisco Catalyst 2960-X: DHCP Snooping konfigurieren

Aus maxTechCorner

Auf einen Blick

Gilt fürCisco Catalyst 2960-X/2960-XR mit IOS 15.2(7)E; DHCP Snooping, ergänzend Dynamic ARP Inspection und IP Source Guard
BereichIT-Security
Dauerca. 30 Minuten
RechtePrivileged EXEC (enable)
StandOktober 2026

DHCP Snooping auf dem Cisco Catalyst 2960-X schützt das Netz vor fremden DHCP-Servern: Nur über ausdrücklich vertrauenswürdige Ports – den Uplink zur Firewall oder zum Server – dürfen DHCP-Antworten kommen. Ein versehentlich angeschlossener Heimrouter oder ein Angreifer, der Clients ein falsches Gateway unterschiebt, wird damit wirkungslos. Nebenbei entsteht eine Tabelle, welche IP-Adresse an welchem Port und in welchem VLAN vergeben wurde – die Grundlage für Dynamic ARP Inspection gegen ARP-Spoofing.

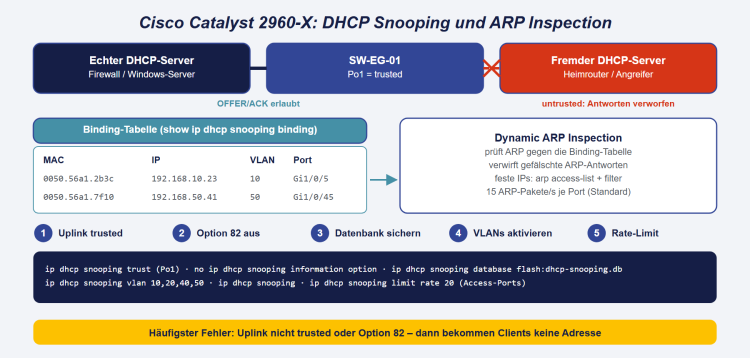

DHCP Snooping auf dem Catalyst 2960-X: Nur der vertrauenswürdige Uplink zum echten DHCP-Server darf DHCP-Antworten liefern, Antworten eines fremden DHCP-Servers an einem Access-Port werden verworfen; aus den Vergaben entsteht die Binding-Tabelle, die Dynamic ARP Inspection nutzt.

DHCP-Snooping-Grundlagen

Begriff Bedeutung
Untrusted Port Standard für alle Ports: DHCP-Anfragen erlaubt, DHCP-Antworten (OFFER, ACK) werden verworfen
Trusted Port Port in Richtung des echten DHCP-Servers – meist der Uplink oder Port-Channel
Binding-Tabelle Liste aus MAC-Adresse, IP-Adresse, Lease-Dauer, VLAN und Port jedes Clients
Option 82 Zusatzinformation (Switch und Port), die der Switch standardmäßig in DHCP-Anfragen einfügt

DHCP Snooping ist ab Werk global aus und wird je VLAN eingeschaltet. In einem Stack verwaltet der aktive Switch die Funktion für alle Mitglieder.

Schritt 1: Uplink als vertrauenswürdig markieren

Zuerst den Weg zum DHCP-Server freigeben – sonst bekommen die Clients nach dem Einschalten keine Adressen mehr:

SW-EG-01# configure terminal
SW-EG-01(config)# interface port-channel 1
SW-EG-01(config-if)# description Uplink CORE-01
SW-EG-01(config-if)# ip dhcp snooping trust
SW-EG-01(config-if)# exit

Ohne EtherChannel den Uplink-Port selbst (z. B. te1/0/1) als trusted markieren. Steht der DHCP-Server direkt am Switch, auch dessen Port.

Schritt 2: Option 82 abschalten (wenn der Switch kein Relay ist)

SW-EG-01(config)# no ip dhcp snooping information option

Der 2960-X fügt in die Anfragen der Clients Option 82 ein, obwohl er selbst kein DHCP-Relay ist. Viele Router, Firewalls und DHCP-Server verwerfen solche Pakete oder vergeben dann keine Adresse – das häufigste Problem nach dem Einschalten von DHCP Snooping. Wird Option 82 bewusst genutzt (z. B. für eine portabhängige Adressvergabe), den Befehl weglassen und den DHCP-Server entsprechend konfigurieren.

Schritt 3: Binding-Datenbank sichern

Die Binding-Tabelle liegt im Arbeitsspeicher. Damit sie einen Neustart übersteht – wichtig, sobald Dynamic ARP Inspection aktiv ist –, schreibt der Switch sie in eine Datei:

SW-EG-01(config)# ip dhcp snooping database flash:dhcp-snooping.db
SW-EG-01(config)# ip dhcp snooping database write-delay 300

Cisco empfiehlt bei vielen Clients einen TFTP-Server (tftp://192.168.99.5/SW-EG-01-dhcp.db), weil der Flash-Speicher begrenzt ist; die Datei muss dort vorher leer angelegt werden. Ist NTP konfiguriert, schreibt der Switch erst, wenn die Uhrzeit synchronisiert ist.

Schritt 4: DHCP Snooping einschalten

SW-EG-01(config)# ip dhcp snooping vlan 10,20,40,50
SW-EG-01(config)# ip dhcp snooping

Nur VLANs aufnehmen, deren Clients ihre Adresse per DHCP beziehen. Ein Server-VLAN mit festen Adressen braucht kein Snooping.

Schritt 5: Rate-Limit auf den Access-Ports

Begrenzt die Zahl der DHCP-Pakete je Port und schützt den DHCP-Server vor Überflutung (DHCP Starvation):

SW-EG-01(config)# interface range gi1/0/1 - 44
SW-EG-01(config-if-range)# ip dhcp snooping limit rate 20
SW-EG-01(config-if-range)# exit
SW-EG-01(config)# errdisable recovery cause dhcp-rate-limit
SW-EG-01(config)# end
SW-EG-01# write memory

Cisco empfiehlt höchstens 100 Pakete pro Sekunde auf untrusted Ports. Überschreitet ein Port das Limit, wird er gesperrt (err-disabled) und durch errdisable recovery nach dem eingestellten Intervall wieder freigegeben. Für Access Points mit vielen WLAN-Clients das Limit höher ansetzen.

Kontrolle

show ip dhcp snooping                   ! aktiv? VLANs, Option 82, trusted Ports und Limits
show ip dhcp snooping binding           ! MAC, IP, Lease, VLAN, Port je Client
show ip dhcp snooping statistics        ! u. a. verworfene Pakete
show ip dhcp snooping database          ! Status der Binding-Datei

Test: An einem Access-Port einen Rechner mit laufendem DHCP-Server anschließen – Clients im selben VLAN dürfen weiterhin nur Adressen vom echten Server bekommen, und die Statistik zeigt verworfene Antworten.

Erweiterung: Dynamic ARP Inspection

Dynamic ARP Inspection (DAI) prüft jede ARP-Nachricht an untrusted Ports gegen die Binding-Tabelle und verwirft gefälschte – damit sind ARP-Spoofing und Man-in-the-Middle-Angriffe im lokalen Netz unterbunden.

SW-EG-01(config)# interface port-channel 1
SW-EG-01(config-if)# ip arp inspection trust
SW-EG-01(config-if)# exit
SW-EG-01(config)# ip arp inspection validate src-mac dst-mac ip
SW-EG-01(config)# ip arp inspection vlan 10,50
SW-EG-01(config)# errdisable recovery cause arp-inspection
  • Geräte mit fester IP-Adresse (Drucker, Server) stehen nicht in der Binding-Tabelle und würden blockiert. Für sie eine ARP-Zugriffsliste anlegen – oder DAI nur in reinen DHCP-VLANs aktivieren:
SW-EG-01(config)# arp access-list FESTE-IPS
SW-EG-01(config-arp-nacl)# permit ip host 192.168.10.50 mac host 0050.56a1.2b3c
SW-EG-01(config-arp-nacl)# exit
SW-EG-01(config)# ip arp inspection filter FESTE-IPS vlan 10
  • Untrusted Ports sind ab Werk auf 15 ARP-Pakete pro Sekunde begrenzt; bei Überschreitung wird der Port gesperrt. Für Access Points mit ip arp inspection limit rate 100 erhöhen.
  • Alle Prüfungen von validate in einem Befehl angeben – ein zweiter Aufruf ersetzt den ersten.

Kontrolle: show ip arp inspection und show ip arp inspection statistics.

Zusätzlich kann IP Source Guard (ip verify source am Access-Port) IP-Pakete mit gefälschter Absenderadresse verwerfen; auch er stützt sich auf die Binding-Tabelle.

Typische Probleme

Symptom Ursache Lösung
Clients bekommen nach dem Einschalten keine Adresse Uplink nicht trusted oder Option 82 wird vom Server abgelehnt Schritt 1 und 2 prüfen
Ports gehen in err-disabled (dhcp-rate-limit) Limit zu niedrig, z. B. an Access Points Limit erhöhen
Drucker mit fester IP nach Aktivieren von DAI nicht erreichbar kein Eintrag in der Binding-Tabelle ARP-Zugriffsliste mit ip arp inspection filter
Nach Neustart Verbindungsprobleme mit DAI Binding-Tabelle nicht gesichert Schritt 3 einrichten

Hinweise

  • Reihenfolge einhalten: trusted Ports → Option 82 → Datenbank → VLANs aktivieren. Dann DAI erst nach einigen Tagen, wenn die Binding-Tabelle gefüllt ist.
  • Alle Switches im Netz: DHCP Snooping wirkt nur auf dem Switch, an dem der fremde Server hängt. Deshalb auf allen Access-Switches einrichten; Uplinks zwischen Switches sind trusted.
  • IPv6: Gegen gefälschte Router Advertisements und DHCPv6 helfen die IPv6-First-Hop-Security-Funktionen (RA Guard, DHCPv6 Guard).
  • Bei der Absicherung Ihres Netzwerks gegen Angriffe im LAN unterstützt Sie das Cybersecurity-Team von m.a.x. it.
