Cisco Catalyst 2960-X: IOS-Update durchführen
Auf einen Blick
| Gilt für | Cisco Catalyst 2960-X/2960-XR (Einzelgerät und FlexStack-Plus-Stack), Update auf IOS 15.2(7)E13 |
|---|---|
| Bereich | Netzwerk-Hardware |
| Dauer | ca. 30–45 Minuten, davon ca. 10 Minuten Ausfall beim Neustart |
| Rechte | Privileged EXEC (enable), Cisco-Konto mit Softwareberechtigung, TFTP/FTP-Server |
| Stand | Oktober 2026 |

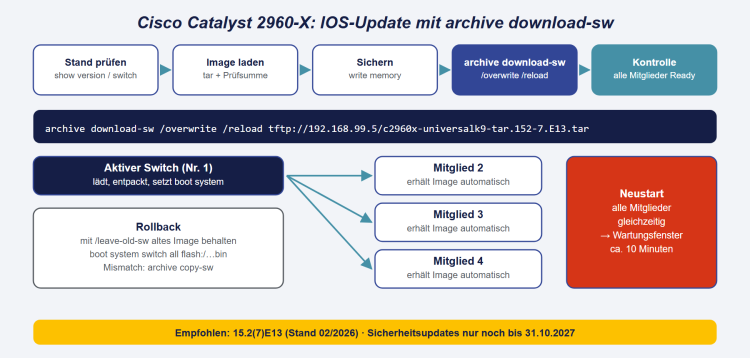

Ein IOS-Update auf dem Cisco Catalyst 2960-X schließt Sicherheitslücken und ist bis zum Supportende am 31. Oktober 2027 der wichtigste Wartungsschritt. Mit archive download-sw lädt der Switch das Image, entpackt es, setzt den Bootpfad und verteilt es im Stack automatisch an alle Mitglieder. Diese Anleitung zeigt Vorbereitung, Update, Kontrolle und Rollback.
Schritt 1: Aktuellen Stand prüfen
SW-EG-01# show version | include IOS|uptime|Model number
SW-EG-01# show switch ! Stack-Mitglieder, Rolle, Status
SW-EG-01# show boot ! aktueller Bootpfad
SW-EG-01# dir flash: ! vorhandene Images, freier Speicher
Cisco empfiehlt für den 2960-X 15.2(7)E13 (Stand Februar 2026). Neuere Sicherheitsreleases sind bis Oktober 2027 möglich – vor dem Update im Cisco Software Center nachsehen, welche Version aktuell als Suggested markiert ist.
Schritt 2: Image herunterladen und prüfen
- Im Cisco Software Center (software.cisco.com) die Serie Catalyst 2960-X wählen und das tar-Image herunterladen, z. B.
c2960x-universalk9-tar.152-7.E13.tar. Für LAN Lite und LAN Base gibt es dasselbe Universal-Image. - Die auf der Downloadseite angegebene MD5- bzw. SHA512-Prüfsumme notieren und mit der Datei vergleichen, z. B. unter Windows:
Get-FileHash .\c2960x-universalk9-tar.152-7.E13.tar -Algorithm SHA512. - Die Datei auf einen TFTP- oder FTP-Server im Management-Netz legen (z. B. Tftpd64 auf dem Admin-PC).
Schritt 3: Konfiguration sichern
SW-EG-01# write memory
SW-EG-01# copy running-config tftp://192.168.99.5/SW-EG-01-vor-Update.cfg
Ohne gespeicherte Konfiguration führt archive download-sw /reload keinen Neustart aus. Details zur Sicherung: Cisco Catalyst 2960-X: Konfiguration sichern und wiederherstellen.
Schritt 4: Update mit archive download-sw
Auf dem Einzelgerät bzw. auf dem aktiven Switch des Stacks:
SW-EG-01# archive download-sw /overwrite /reload tftp://192.168.99.5/c2960x-universalk9-tar.152-7.E13.tar
| Option | Wirkung |
|---|---|
/overwrite |
ersetzt das alte Image im Flash (spart Platz, kein Rollback aus dem Flash) |
/leave-old-sw |
behält das alte Image – sinnvoll, wenn genug Flash frei ist |
/reload |
startet nach erfolgreicher Installation automatisch neu |
Der Befehl prüft das Image, entpackt es nach flash:/c2960x-universalk9-mz.152-7.E13/, setzt boot system und kopiert es im Stack an alle Mitglieder. Beim Neustart starten alle Stack-Mitglieder gleichzeitig neu – das Update gehört daher in ein Wartungsfenster.
Für schnellere TFTP-Übertragung vorher ip tftp blocksize 8192 in der globalen Konfiguration setzen.
Schritt 5: Kontrolle
SW-EG-01# show version | include IOS
SW-EG-01# show switch
SW-EG-01# show boot
SW-EG-01# show logging | include %
Alle Stack-Mitglieder müssen den Status Ready und dieselbe Version zeigen. Danach Uplinks, VLANs und Endgeräte stichprobenartig prüfen.
Rollback und Aufräumen
Wurde das alte Image mit /leave-old-sw behalten, lässt sich zurückwechseln:
SW-EG-01(config)# boot system switch all flash:/c2960x-universalk9-mz.152-7.E10/c2960x-universalk9-mz.152-7.E10.bin
SW-EG-01(config)# end
SW-EG-01# write memory
SW-EG-01# reload
Läuft die neue Version stabil, das alte Verzeichnis löschen:
SW-EG-01# delete /force /recursive flash:/c2960x-universalk9-mz.152-7.E10
Typische Probleme
| Problem | Lösung |
|---|---|
| Zu wenig Flash | /overwrite verwenden oder alte Image-Verzeichnisse löschen; show file systems zeigt den freien Platz
|
| Neues Stack-Mitglied mit anderer Version (Status Version Mismatch) | auf dem aktiven Switch archive copy-sw /destination-system <Nr> <Quell-Nr>; das Mitglied startet neu und tritt dem Stack bei
|
| TFTP-Abbruch oder Zeitüberschreitung | Firewall auf dem TFTP-Server prüfen, Datei per FTP laden: ftp://user:passwort@server/datei.tar
|
Switch bleibt im Prompt switch: hängen |
Image über die Konsole booten: boot flash:/…/….bin, dann den Bootpfad korrigieren
|
Hinweise
- Release Notes lesen: Vor dem Sprung über mehrere Versionen die Release Notes auf bekannte Einschränkungen prüfen, z. B. bei Stacks mit 2960-S-Mitgliedern.
- Nach Oktober 2027 gibt es keine Updates mehr; dann hilft nur der Austausch, etwa gegen einen Catalyst 9200L – siehe Cisco Catalyst 2960-X: Migration auf Catalyst 9200.
- Regelmäßige Updates und das Patchmanagement Ihrer Netzwerkgeräte übernehmen auf Wunsch die Managed Services von m.a.x. it.
