Cisco Catalyst 2960-X: Stack verwalten (FlexStack-Plus)

Auf einen Blick

Gilt für	Cisco Catalyst 2960-X/2960-XR mit FlexStack-Plus, IOS 15.2(7)E; nur LAN Base bzw. IP Lite (LAN Lite nicht stapelbar)
Bereich	Netzwerk-Hardware
Dauer	ca. 20 Minuten Konfiguration; Tausch eines Mitglieds ca. 30 Minuten
Rechte	Privileged EXEC (enable), physischer Zugang zum Rack
Stand	Oktober 2026

Einen Stack mit dem Cisco Catalyst 2960-X verwalten heißt: bis zu acht Switches, die über FlexStack-Plus-Module verbunden sind, wie ein einziges Gerät betreiben – mit einer Konfiguration, einer Management-IP und Port-Channels über mehrere Geräte hinweg. Dieser Artikel zeigt Verkabelung, Rollen und Prioritäten, die Nummerierung der Mitglieder, den Tausch eines defekten Switches und was bei Versionsunterschieden passiert.

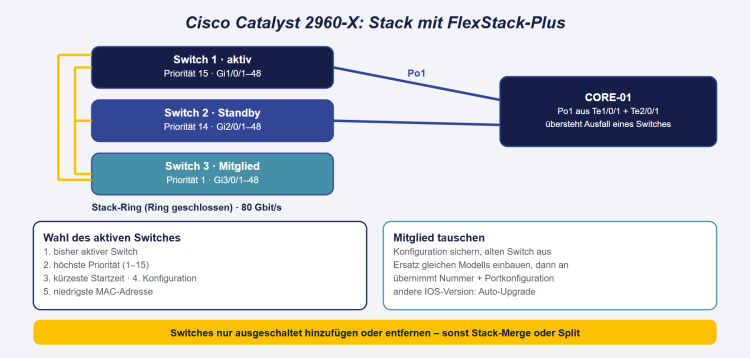

Stack aus drei Catalyst 2960-X: Die Stack-Kabel bilden einen geschlossenen Ring; Switch 1 ist aktiv mit Priorität 15, Switch 2 Standby mit Priorität 14, Switch 3 Mitglied; Port-Channels zum Core verteilen sich auf mehrere Mitglieder.

Stack-Grundlagen

Begriff	Bedeutung
Aktiver Switch (Stack Master)	verwaltet Konfiguration und Steuerung des ganzen Stacks
Standby-Switch	übernimmt bei Ausfall des aktiven Switches
Mitglied	Nummer 1 bis 8; erscheint in den Schnittstellennamen (Gi3/0/12)
Priorität	1 bis 15 (Standard 1); höchste Priorität gewinnt die Wahl zum aktiven Switch
Ring	alle Stack-Ports verbunden: volle Bandbreite (80 Gbit/s) und Ausfallsicherheit

Grenzen

• Bis zu 8 Switches 2960-X (LAN Base) bzw. 2960-XR (IP Lite) – beide Typen lassen sich nicht mischen.
• Gemischt mit 2960-S/SF: höchstens 4 Switches und 40 Gbit/s; vorher an den 2960-X switch stack port-speed 10 setzen und neu starten. Für neue Stacks nicht mehr empfehlenswert.
• LAN-Lite-Modelle (-LL) sind nicht stapelbar.

Wahl des aktiven Switches

Reihenfolge der Kriterien: (1) bisher aktiver Switch, (2) höchste Priorität, (3) kürzeste Startzeit, (4) vorhandene Konfiguration, (5) niedrigste MAC-Adresse. Ein aktiver Switch bleibt aktiv, auch wenn nach einem Ausfall ein Switch mit höherer Priorität zurückkommt – ein Wechsel erfolgt erst beim nächsten Neustart des ganzen Stacks.

Verkabelung

Die Stack-Kabel immer als geschlossenen Ring stecken: Port 1 von Switch 1 an Port 2 von Switch 2, Port 1 von Switch 2 an Port 2 von Switch 3 … und Port 1 des letzten Switches zurück an Port 2 von Switch 1. Fehlt das Rückkabel, läuft der Stack als „halber Ring“ mit halber Bandbreite und ohne Redundanz.

WarnungSwitches nur im ausgeschalteten Zustand hinzufügen oder entfernen. Wird ein laufender Switch angesteckt, verschmelzen zwei Stacks, und Switches starten neu. Wird ein Mitglied im laufenden Betrieb abgezogen, kann der Stack in zwei Teile mit derselben Konfiguration und doppelten IP-Adressen zerfallen.

Schritt 1: Prioritäten festlegen

SW-EG-01# configure terminal
SW-EG-01(config)# switch 1 priority 15
SW-EG-01(config)# switch 2 priority 14
SW-EG-01(config)# end
SW-EG-01# write memory

Switch 1 wird damit bevorzugt aktiv, Switch 2 Standby. Die übrigen Mitglieder behalten Priorität 1. Beim Platzieren der Rollen auf Switches mit unterschiedlichen Stromkreisen oder USV achten.

Schritt 2: Nummern zuordnen

Ein neuer Switch erhält beim Beitritt die niedrigste freie Nummer. Damit die Nummern zur Position im Rack passen, lassen sie sich ändern:

SW-EG-01(config)# switch 3 renumber 4
SW-EG-01(config)# end
SW-EG-01# reload slot 3

Die neue Nummer gilt nach dem Neustart des Mitglieds – vorausgesetzt, sie ist frei. Achtung: Die Portkonfiguration hängt an der Nummer. Nach dem Umnummerieren gilt für den Switch die Konfiguration der neuen Nummer.

Schritt 3: MAC-Adresse bei Ausfall beibehalten

Der Stack verwendet die MAC-Adresse des aktiven Switches. Damit Nachbargeräte nach einem Wechsel nicht neu lernen müssen:

SW-EG-01(config)# stack-mac persistent timer 0

0 behält die alte MAC-Adresse dauerhaft; ein Wert von 1 bis 60 Minuten wechselt nach dieser Zeit. Wird der ehemals aktive Switch an anderer Stelle eingesetzt, kann es dann zu einem MAC-Konflikt kommen.

Kontrolle

show switch                    ! Nummer, Rolle, Priorität, Status, MAC-Adresse
show switch detail             ! zusätzlich Zustand der Stack-Ports
show switch stack-ports        ! Status der Stack-Ports je Mitglied (Ok/Down)
show switch neighbors          ! wer mit wem verbunden ist
show version                   ! Seriennummern und IOS-Version aller Mitglieder

Alle Mitglieder müssen den Status Ready und beide Stack-Ports den Status Ok zeigen. Mit session 2 lässt sich die Kommandozeile eines Mitglieds öffnen – dort funktionieren nur show- und debug-Befehle.

Ein defektes Mitglied tauschen

1. Konfiguration sichern (siehe Cisco Catalyst 2960-X: Konfiguration sichern und wiederherstellen) und notieren, welche Nummer der defekte Switch hat (show switch).
2. Defekten Switch ausschalten, Stack-Kabel abziehen und ausbauen. Die Portkonfiguration der Nummer bleibt im Stack erhalten.
3. Den Ersatz (gleiches Modell, ohne Konfiguration) einbauen, Stack-Kabel stecken, erst dann einschalten.
4. Der Ersatz übernimmt die frei gewordene Nummer und damit dessen Portkonfiguration. Hat er eine andere IOS-Version, aktualisiert ihn der Stack automatisch (siehe unten).
5. Mit show switch prüfen und die Kabel der Endgeräte wieder stecken.

Soll ein Mitglied dauerhaft entfernt werden, nach dem Ausbau die verbliebene Konfiguration mit no switch 3 provision löschen. Ein Mitglied lässt sich umgekehrt vorab anlegen und konfigurieren, bevor es geliefert ist: switch 4 provision ws-c2960x-48fpd-l.

Unterschiedliche IOS-Versionen

• Auto-Upgrade (Standard, boot auto-copy-sw): Ein Switch mit abweichender Version wird automatisch mit dem Image eines Mitglieds versorgt, neu gestartet und aufgenommen.
• Auto-Advise: Klappt das nicht, gibt der Stack den passenden Befehl aus – meist archive copy-sw oder archive download-sw. Details: Cisco Catalyst 2960-X: IOS-Update durchführen.
• Status Version Mismatch in show switch weist auf diesen Fall hin.

Hinweise

• Port-Channels über Mitglieder verteilen: Uplinks immer auf mindestens zwei Stack-Switches legen, dann übersteht die Verbindung den Ausfall eines Switches – siehe Cisco Catalyst 2960-X: EtherChannel mit LACP konfigurieren.
• Neustart: reload startet den ganzen Stack neu, reload slot 3 nur ein Mitglied.
• Logs: Puffer und Log-Datei liegen auf dem aktiven Switch und gehen beim Wechsel verloren – deshalb zentral sammeln, siehe Cisco Catalyst 2960-X: Syslog und SNMP einrichten.
