Cisco Catalyst 2960-X: Trunk-Ports (802.1Q) konfigurieren
Auf einen Blick
| Gilt für | Cisco Catalyst 2960-X/2960-XR mit IOS 15.2(7)E; Trunks nur mit IEEE 802.1Q |
|---|---|
| Bereich | Netzwerk-Hardware |
| Dauer | ca. 15 Minuten |
| Rechte | Privileged EXEC (enable) |
| Stand | Oktober 2026 |
Einen Trunk-Port auf dem Cisco Catalyst 2960-X konfigurieren ist nötig, sobald mehrere VLANs über eine Leitung laufen sollen – zum Core-Switch, zur Firewall, zum Server-Host oder zum WLAN-Access-Point. Der Switch markiert die Ethernet-Rahmen dafür mit einem 802.1Q-Tag. Dieser Artikel zeigt die sichere Grundkonfiguration mit fester Trunk-Einstellung, eingeschränkter VLAN-Liste und ungenutztem Native VLAN sowie typische Fehler.
Grundlagen: Trunk-Port, Tag und Native VLAN
| Begriff | Bedeutung |
|---|---|
| Trunk-Port | Port, der Rahmen mehrerer VLANs überträgt, jeweils mit 802.1Q-Tag |
| Native VLAN | das eine VLAN, dessen Rahmen auf dem Trunk ohne Tag laufen (Standard: VLAN 1) |
| Allowed VLANs | Liste der VLANs, die der Trunk überträgt (Standard: alle 1–4094) |
| DTP | Cisco-Protokoll, mit dem Ports selbst aushandeln, ob sie Trunk werden – sollte aus sein |
Der 2960-X beherrscht nur 802.1Q; den von größeren Switches bekannten Befehl switchport trunk encapsulation dot1q gibt es hier nicht.

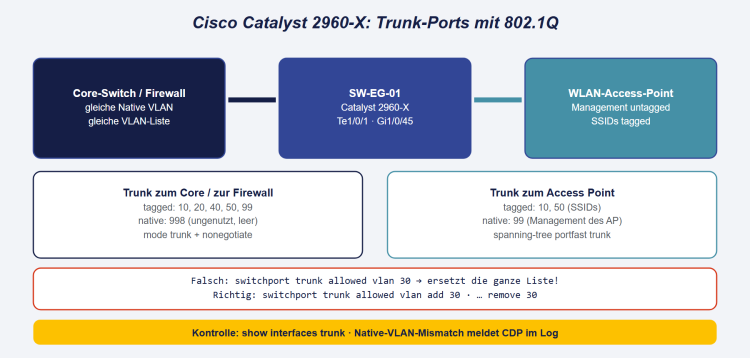

Trunk-Port zum Core-Switch oder zur Firewall konfigurieren
Zuerst ein eigenes, sonst ungenutztes VLAN als Native VLAN anlegen:
SW-EG-01# configure terminal
SW-EG-01(config)# vlan 998
SW-EG-01(config-vlan)# name NATIVE-UNGENUTZT
SW-EG-01(config-vlan)# exit
Dann den Uplink – bei Modellen mit 10G-Uplinks z. B. TenGigabitEthernet1/0/1, bei 1G-Modellen GigabitEthernet1/0/49:
SW-EG-01(config)# interface te1/0/1
SW-EG-01(config-if)# description Uplink CORE-01 Te1/0/10
SW-EG-01(config-if)# switchport mode trunk
SW-EG-01(config-if)# switchport nonegotiate
SW-EG-01(config-if)# switchport trunk native vlan 998
SW-EG-01(config-if)# switchport trunk allowed vlan 10,20,40,50,99
SW-EG-01(config-if)# no shutdown
SW-EG-01(config-if)# end
SW-EG-01# write memory
switchport mode trunk+nonegotiate: fester Trunk ohne DTP.- Native VLAN 998: Rahmen ohne Tag landen in einem leeren VLAN. Das verhindert VLAN-Hopping per Double Tagging und dass ungetaggter Verkehr versehentlich im Client-Netz ankommt.
- Allowed VLANs: Nur übertragen, was auf der Gegenseite gebraucht wird. Das begrenzt Broadcasts und die Ausbreitung von Störungen.
Die Gegenseite muss dieselbe Native-VLAN-ID und dieselben VLANs verwenden. Für die OPNsense zeigt der Artikel VLANs und Netzwerksegmentierung mit OPNsense die passende Firewall-Seite.
switchport trunk allowed vlan 30 ersetzt die gesamte Liste – der Trunk überträgt danach nur noch VLAN 30, und die Verbindung zum Management-VLAN reißt ab. VLANs immer mit switchport trunk allowed vlan add 30 ergänzen und mit … remove 30 entfernen.Trunk zum WLAN-Access-Point
Viele Access Points erwarten ihr Management-VLAN ungetaggt und die SSID-VLANs getaggt:
SW-EG-01(config)# interface gi1/0/45
SW-EG-01(config-if)# description AP Flur EG
SW-EG-01(config-if)# switchport mode trunk
SW-EG-01(config-if)# switchport nonegotiate
SW-EG-01(config-if)# switchport trunk native vlan 99
SW-EG-01(config-if)# switchport trunk allowed vlan 10,50,99
SW-EG-01(config-if)# spanning-tree portfast trunk
spanning-tree portfast trunk ist nur für Endgeräte wie Access Points oder Hypervisor-Hosts gedacht, nie für Verbindungen zu anderen Switches.
Kontrolle
show interfaces trunk ! alle Trunks, Native VLAN, erlaubte und aktive VLANs
show interfaces te1/0/1 switchport ! Modus, Aushandlung, Native VLAN
show cdp neighbors te1/0/1 detail ! Gegenstelle und deren Port
In show interfaces trunk zeigt der Block Vlans allowed and active in management domain, welche erlaubten VLANs auf dem Switch auch existieren; der Block forwarding state and not pruned zeigt, welche tatsächlich weitergeleitet werden.
Typische Fehler
| Symptom | Ursache | Lösung |
|---|---|---|
Log-Meldung %CDP-4-NATIVE_VLAN_MISMATCH |
Native VLAN auf beiden Seiten unterschiedlich | Native VLAN angleichen |
| Geräte in einem VLAN erreichen das Gateway nicht | VLAN fehlt in der Allowed-Liste oder ist auf dem Switch nicht angelegt | allowed vlan add, vlan … anlegen
|
| Trunk kommt nicht hoch, Port bleibt Access | Gegenseite fest auf Access, DTP aus | beide Seiten fest auf Trunk stellen |
| Switch nach Änderung nicht mehr per SSH erreichbar | Management-VLAN aus der Allowed-Liste gefallen | über Konsole korrigieren; vorher reload in 10 setzen
|
Hinweise
- Mehrere Uplinks: Zwei Trunks zum selben Gerät nicht einzeln betreiben (Spanning Tree blockiert einen), sondern als EtherChannel mit LACP bündeln, siehe Cisco Catalyst 2960-X: EtherChannel mit LACP konfigurieren.
- VLAN 1 entlasten: Wird VLAN 1 aus allen Allowed-Listen entfernt (
allowed vlan remove 1), laufen CDP, VTP und STP-BPDUs trotzdem weiter; Nutzdaten in VLAN 1 werden aber nicht mehr übertragen. - Bei Planung und Betrieb Ihrer Switch-Infrastruktur unterstützen Sie die Managed Services von m.a.x. it.
