OPNsense - LLDP mit lldpd

Auf einen Blick

Gilt für	OPNsense 26.1/26.7 mit Plugin os-lldpd 1.2 (lldpd 1.0)
Bereich	IT-Security
Dauer	ca. 10 Minuten
Rechte	Administrator (OPNsense-WebUI), optional Shell-Zugang
Stand	Oktober 2026

LLDP (Link Layer Discovery Protocol, IEEE 802.1AB) ist ein herstellerunabhängiges Protokoll, mit dem Netzwerkgeräte ihren direkten Nachbarn mitteilen, wer sie sind und an welchem Port sie hängen. Mit dem Plugin os-lldpd sendet und empfängt die OPNsense LLDP-Informationen: Switches zeigen dann an, an welchem Port die Firewall mit welcher Schnittstelle angeschlossen ist – und umgekehrt sieht man auf der Firewall, an welchem Switch-Port jedes Kabel endet. Das spart bei der Dokumentation und Fehlersuche viel Zeit, besonders in Racks mit vielen Kabeln, bei VLAN-Trunks und in Hochverfügbarkeits-Clustern.

Was LLDP liefert

Jedes Gerät sendet regelmäßig (standardmäßig alle 30 Sekunden) ein kleines Ethernet-Paket an seine direkten Nachbarn mit u. a.:

• System Name und System Description (Hostname, Betriebssystem/Version),
• Port ID und Port Description (z. B. igc0 bzw. GigabitEthernet1/0/24),
• Management-Adresse (IP), Fähigkeiten (Router, Bridge, WLAN-AP …),
• optional VLAN, MTU, Link-Aggregation und PoE-Informationen.

LLDP-Pakete werden nicht geroutet und von Switches nicht weitergeleitet – sie sehen nur den direkt angeschlossenen Nachbarn.

Neben LLDP kann lldpd auch die herstellerspezifischen Vorläufer sprechen: CDP (Cisco), FDP (Foundry/Brocade/Ruckus), EDP (Extreme) und SONMP (Nortel/Avaya).

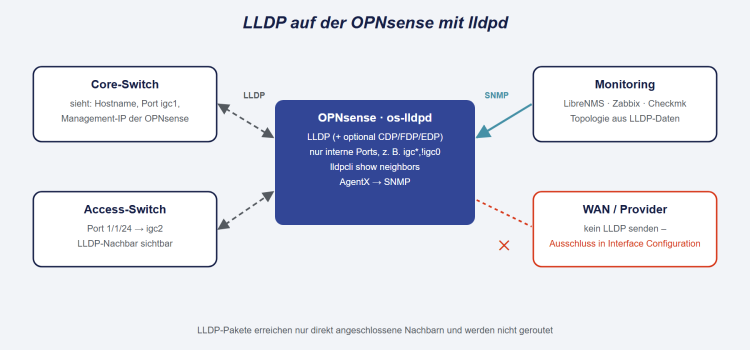

lldpd auf der OPNsense: Die Firewall tauscht per LLDP Informationen mit den direkt angeschlossenen Switches aus und stellt sie per AgentX dem SNMP-Monitoring bereit; auf dem WAN wird LLDP bewusst ausgeschlossen.

Schritt 1: Plugin installieren

System → Firmware → Plugins: os-lldpd installieren und die Seite neu laden. Die Einstellungen befinden sich unter Services → LLDPd.

Schritt 2: Einstellungen

Feld	Empfehlung
Enable LLDP Daemon	aktivieren
Enable CDP	aktivieren, wenn Cisco-Switches/-Telefone im Einsatz sind, die CDP bevorzugen
Enable FDP / EDP / SONMP	nur bei entsprechenden Herstellern
Enable AgentX SNMP Integration	aktivieren, wenn die LLDP-Nachbarschaft per SNMP abgefragt werden soll (setzt os-net-snmp mit Add AgentX Support voraus)
Interface Configuration	nur interne Schnittstellen angeben – siehe unten

Save – der Dienst startet.

Schnittstellen festlegen

Standardmäßig nutzt lldpd alle Schnittstellen – auch das WAN. Dort sollte die Firewall keine Informationen über Hostname, Betriebssystem und Version an den Provider-Router senden. Im Feld Interface Configuration werden die physischen Schnittstellennamen (nicht die Bezeichnungen aus der Oberfläche wie LAN) mit Platzhaltern und Ausschlüssen angegeben:

Eintrag	Bedeutung
igc1,igc2	nur igc1 und igc2
igc*,!igc0	alle igc-Schnittstellen außer igc0 (z. B. WAN)
*,!igb*,!!igb1	alle außer den igb-Schnittstellen, aber igb1 doch

Die physischen Namen stehen unter Interfaces → Overview. Ein Syntaxfehler verhindert den Start von lldpd – nach dem Speichern den Dienststatus prüfen.

Schritt 3: Nachbarn anzeigen

Auf der OPNsense

Das Plugin hat keine eigene Anzeige der Nachbarn; sie werden per Shell (SSH oder Konsole, Option 8) abgefragt:

lldpcli show neighbors            # alle Nachbarn mit Details
lldpcli show neighbors summary    # Kurzübersicht: Schnittstelle → Switch und Port
lldpcli show interfaces           # welche Schnittstellen lldpd nutzt
lldpcli show statistics           # gesendete/empfangene Pakete pro Port

Beispielausgabe (gekürzt):

Interface:    igc1, via: LLDP
  Chassis:
    SysName:      core-sw01.firma.local
    SysDescr:     Aruba 6300M Switch
    MgmtIP:       192.168.99.2
  Port:
    PortID:       ifname 1/1/24
    PortDescr:    Uplink Firewall

Auf dem Switch

Je nach Hersteller z. B. show lldp neighbors (Cisco, Aruba, HPE), show lldp neighbor-info (HPE ProCurve) oder in der Weboberfläche unter LLDP Neighbors. Die OPNsense erscheint mit ihrem Hostnamen und dem Schnittstellennamen (z. B. igc1).

Praxisnutzen

• Verkabelung dokumentieren und prüfen: Welche Firewall-Schnittstelle hängt an welchem Switch-Port? Besonders hilfreich bei LAGG/LACP und CARP-Clustern, wo vertauschte Kabel schwer zu finden sind.
• Netzwerk-Monitoring: LibreNMS, Observium, Checkmk oder Zabbix lesen LLDP-Daten der Switches (und per AgentX der Firewall) und zeichnen daraus automatisch Netzwerkkarten (Topologie).
• Fehlersuche: Falscher Port, falsches VLAN am Port, Duplex-/MTU-Fehler – die LLDP-Informationen des Switches zeigen sofort, wo das Kabel steckt.
• VoIP: Telefone erhalten über LLDP-MED von Switches das Voice-VLAN (Konfiguration auf dem Switch, nicht auf der Firewall).

Sicherheitshinweise

• LLDP überträgt Informationen unverschlüsselt an jeden direkt verbundenen Teilnehmer – Hostname, Version und Management-IP helfen auch Angreifern bei der Aufklärung.
• Daher nur auf vertrauenswürdigen internen Schnittstellen aktivieren (Switch-Uplinks, Management), nicht auf WAN, Gäste- oder DMZ-Netzen mit fremden Geräten.
• Auf Access-Ports von Switches, an denen Clients hängen, LLDP-Empfang/-Versand nach Bedarf einschränken.

Typische Probleme

Symptom	Lösung
Dienst startet nicht	Syntax in Interface Configuration prüfen (physische Namen, Kommas, ! für Ausschluss).
Keine Nachbarn sichtbar	LLDP auf dem Switch aktiviert? Zwischengeschaltete Geräte (Medienkonverter, unmanaged Switches) können LLDP filtern; lldpcli show statistics prüfen.
Firewall erscheint nicht auf dem Switch	Schnittstelle in Interface Configuration enthalten? Bei Cisco ggf. CDP aktivieren.
VLAN-Schnittstellen fehlen	LLDP läuft auf der physischen Schnittstelle (Trunk), nicht auf VLAN-Subinterfaces.

Fazit

os-lldpd ist ein kleines Plugin mit großem Nutzen im Alltag: Die Firewall wird für Switches und Monitoring-Systeme sichtbar, Verkabelung und Topologie lassen sich ohne Rätselraten nachvollziehen. Auf internen Schnittstellen aktiviert und vom WAN ferngehalten, ist es eine sinnvolle Standardkonfiguration für jede OPNsense im Unternehmensnetz.
