OPNsense - ntopng Traffic-Analyse
Auf einen Blick
| Gilt für | OPNsense 26.1/26.7 mit Plugin os-ntopng 1.3 und os-redis (ntopng Community Edition) |
|---|---|
| Bereich | IT-Security |
| Dauer | ca. 20 Minuten |
| Rechte | Administrator (OPNsense-WebUI) |
| Stand | Oktober 2026 |

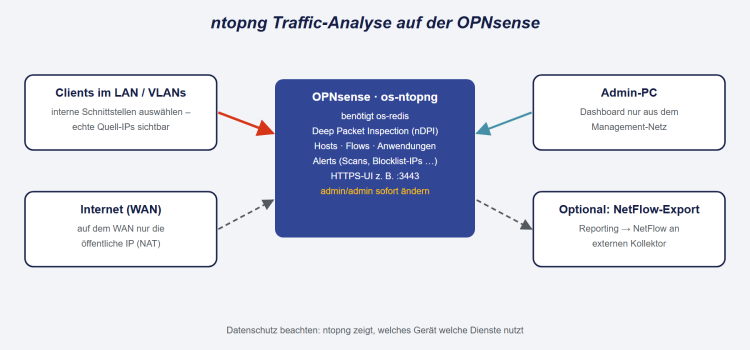

ntopng ist ein Werkzeug zur Netzwerk-Traffic-Analyse in Echtzeit: Es zeigt, welche Hosts mit wem über welche Anwendungen wie viel Datenverkehr erzeugen – von Microsoft 365 und Teams über Netflix, YouTube und Windows-Updates bis zu BitTorrent oder auffälligen Verbindungen. Dafür nutzt ntopng Deep Packet Inspection (Bibliothek nDPI), die mehrere Hundert Protokolle und Anwendungen erkennt. Mit dem Plugin os-ntopng läuft ntopng direkt auf der OPNsense und wertet den Verkehr der gewählten Schnittstellen aus.
Wofür ntopng auf der Firewall?
- Bandbreitenfresser finden: Welcher Rechner lastet gerade die Internetleitung aus – und womit?
- Anwendungen erkennen: Verkehr nach Anwendung und Kategorie (Cloud, Streaming, Social Media, Updates, VPN, P2P), auch bei verschlüsseltem Verkehr über TLS-Servernamen und Verhaltensmuster.
- Sicherheitsauffälligkeiten: ntopng meldet verdächtiges Verhalten, z. B. Verbindungen zu bekannten Schad-IPs, Scans, ungewöhnliche DNS-Anfragen, unverschlüsselte Anmeldungen oder veraltete TLS-Versionen.
- Historie und Berichte: Zeitverläufe pro Host, Schnittstelle und Anwendung.
Die OPNsense bringt unter Reporting → Insight bereits eine NetFlow-basierte Auswertung mit. ntopng geht mit Deep Packet Inspection, Echtzeit-Ansichten und Sicherheitsmeldungen deutlich weiter, benötigt dafür aber mehr Ressourcen.
Lizenz und Editionen
Über das Plugin wird die Community Edition von ntopng installiert (Open Source, GPLv3). Erweiterte Funktionen wie SNMP-Geräteüberwachung, umfangreiche Berichte, Langzeit-Flow-Speicherung mit ClickHouse oder bestimmte Alarm-Integrationen gehören zu den kostenpflichtigen Editionen Pro und Enterprise des Herstellers ntop. Für die Analyse auf einer einzelnen Firewall reicht die Community Edition in aller Regel aus.
Schritt 1: Redis und ntopng installieren
ntopng speichert Einstellungen und Zwischenstände in Redis – das Plugin setzt deshalb das Redis-Plugin voraus (die Oberfläche zeigt einen Hinweis, wenn es fehlt).
- System → Firmware → Plugins: os-redis und os-ntopng installieren, Seite neu laden.
- Services → Redis: Enable Redis aktivieren und Apply.
Schritt 2: ntopng konfigurieren
Services → Ntopng:
| Feld | Standard | Empfehlung |
|---|---|---|
| Enable ntopng | aus | aktivieren |
| Interfaces | leer | die internen Schnittstellen wählen (z. B. LAN, VLANs) – dort sind die Quell-IPs der eigenen Geräte sichtbar. Auf dem WAN erscheinen wegen NAT alle Verbindungen mit der öffentlichen Adresse. Leer = Auswahl in der ntopng-Oberfläche. |
| HTTP Port | 3000 |
Standard |
| HTTPS Port / Certificate | leer | HTTPS aktivieren: Port z. B. 3443 und ein Zertifikat aus System → Trust wählen – HTTP wird dann auf HTTPS umgeleitet
|
| DNS Mode | – | Decode DNS responses and resolve only local numeric IPs – zeigt interne Hostnamen, ohne für jede externe IP Rückwärtsabfragen zu erzeugen |
Save – der Dienst startet. Die ersten Daten erscheinen nach wenigen Sekunden.
Schritt 3: Zugriff absichern
ntopng lauscht mit seiner Weboberfläche auf allen Adressen der Firewall. Daher:
- Firewall → Rules: Zugriff auf den ntopng-Port (3000 bzw. 3443) nur aus dem Management-Netz bzw. von Admin-PCs erlauben; auf dem WAN und in Gäste-/IoT-Netzen nicht freigeben (bei Bedarf explizit blockieren).
- Erste Anmeldung:
https://192.168.10.1:3443aufrufen, mit dem Standardkonto admin / admin anmelden – ntopng verlangt dabei, das Passwort sofort zu ändern. Ein langes, eigenes Passwort vergeben. - Unter Settings → Preferences bei Bedarf weitere Benutzer mit eingeschränkten Rechten anlegen und die Sitzungsdauer begrenzen.
Schritt 4: Mit ntopng arbeiten
| Ansicht | Nutzen |
|---|---|
| Dashboard | Top-Hosts, Top-Anwendungen, aktueller Durchsatz |
| Hosts | Alle aktiven Geräte mit Traffic, Anwendungen, Kontaktpartnern, Geolokation und Score; Klick auf einen Host zeigt Details und Historie |
| Flows | Einzelne Verbindungen mit Quelle, Ziel, Port, erkannter Anwendung (nDPI) und Datenmenge – filterbar nach Host, Protokoll oder Anwendung |
| Applications | Verteilung des Verkehrs nach Anwendung und Kategorie |
| Alerts | Sicherheits- und Verhaltensmeldungen, z. B. Verbindung zu Blocklist-IP, Netzwerk-Scan, verdächtige DNS-Aktivität, unsicheres TLS |
| Interfaces | Durchsatz und Paketverteilung pro Schnittstelle |
Praxisbeispiel – Leitung ausgelastet: Im Dashboard den Host mit dem höchsten aktuellen Durchsatz anklicken, unter Flows die Verbindungen ansehen – z. B. Windows Update oder OneDrive – und anschließend gezielt mit Traffic Shaping (Firewall → Shaper) oder Richtlinien reagieren.
Ressourcen und Datenschutz
- Leistung: Deep Packet Inspection und Flow-Verwaltung benötigen CPU und Arbeitsspeicher; bei hohem Durchsatz (mehrere Hundert Mbit/s bis Gbit/s) und vielen Hosts spürbar. Auf kleinen Appliances nur temporär zur Analyse aktivieren und nur die nötigen Schnittstellen auswählen.
- Speicher: Daten liegen unter
/var/db/ntopng; der Platzbedarf wächst mit der Anzahl von Hosts und der Aufbewahrungsdauer. - Datenschutz: ntopng macht sichtbar, welche Person bzw. welches Gerät welche Dienste nutzt. Einsatz mit Datenschutzbeauftragten und ggf. Betriebsrat abstimmen, Zugriff auf wenige Administratoren beschränken und Aufbewahrungszeiten festlegen.
Alternativen und Ergänzungen
- Reporting → Insight (OPNsense-intern, NetFlow) – ressourcenschonende Langzeitstatistik ohne DPI.
- NetFlow-Export (Reporting → NetFlow) an einen externen Kollektor, z. B. eine separate ntopng-Instanz oder ein SIEM – entlastet die Firewall.
- Zenarmor (Plugin, kommerziell mit freier Basisversion) – Anwendungserkennung mit Blockiermöglichkeit.
- Netdata für Systemmetriken in Echtzeit, Maltrail zur Erkennung von Schadverkehr.
Typische Probleme
| Symptom | Lösung |
|---|---|
| Hinweis „No Redis plugin found“ | os-redis installieren und den Redis-Dienst aktivieren. |
| ntopng startet nicht | Redis läuft nicht; HTTPS-Port ohne Zertifikat gesetzt (beides oder keines angeben). |
| Weboberfläche nicht erreichbar | Firewall-Regel für den Port fehlt; bei HTTPS den HTTPS-Port verwenden. |
| Alle Verbindungen zeigen die WAN-IP | Nur WAN ausgewählt – interne Schnittstellen hinzufügen. |
| Hohe CPU-Last | Weniger Schnittstellen auswählen, DNS-Auflösung reduzieren oder auf NetFlow-Export ausweichen. |
Fazit
ntopng macht den Datenverkehr im Netz greifbar: Wer verbraucht die Bandbreite, welche Anwendungen laufen, wo gibt es Auffälligkeiten? Als Analysewerkzeug auf der OPNsense ist es mit wenigen Klicks eingerichtet – mit Redis als Voraussetzung, abgesicherter HTTPS-Oberfläche und bewusster Auswahl der Schnittstellen. Für den Dauerbetrieb auf großen Leitungen lohnt der NetFlow-Export an eine separate Instanz.
