UniFi: Spanning Tree und Loop-Schutz
Auf einen Blick
| Gilt für | UniFi-Switches mit UniFi Network 10.x; STP Edge und BPDU Guard ab UniFi Network 10.2 |
|---|---|
| Bereich | Netzwerk-Hardware |
| Dauer | ca. 20–30 Minuten |
| Rechte | Administrator in UniFi Network |
| Stand | Oktober 2026 |
Spanning Tree und Loop-Schutz in UniFi verhindern, dass ein falsch gestecktes Kabel, ein mitgebrachter Mini-Switch oder ein Mesh-fähiges Gerät eine Netzwerkschleife erzeugt – mit Broadcast-Stürmen, abbrechenden Verbindungen und Geräten, die sich nicht mehr adoptieren lassen. UniFi-Switches nutzen ab Werk Rapid Spanning Tree (RSTP). Dieser Artikel zeigt, wie man den Root-Switch festlegt, Endgeräte-Ports mit STP Edge und BPDU Guard absichert, Loop Protection als zweite Schutzschicht einsetzt und Schleifen findet.
Grundprinzip
- RSTP blockiert redundante Wege zwischen Switches, sodass nur ein schleifenfreier Baum übrig bleibt. Fällt eine Verbindung aus, wird der blockierte Weg in Sekunden aktiv.
- Die Wurzel des Baums ist der Root-Switch – der Switch mit der niedrigsten Priorität. Ohne Vorgabe entscheidet die MAC-Adresse, und im ungünstigen Fall wird ein kleiner Switch unter dem Schreibtisch zum Root.
- RSTP ist bei UniFi global, pro Switch und pro Port einstellbar und ab Werk eingeschaltet. Es bleibt eingeschaltet.
Schritt 1: Topologie aufbauen
- Einen UniFi-Switch als Core-Switch direkt am Gateway verwenden und alle weiteren Switches und Access Points daran anschließen.
- Die eingebauten Switch-Ports des Gateways nur sparsam nutzen: Sie unterstützen kein Spanning Tree.
- Wireless Meshing abschalten, wenn kein AP per Funk angebunden ist (Settings › WiFi).

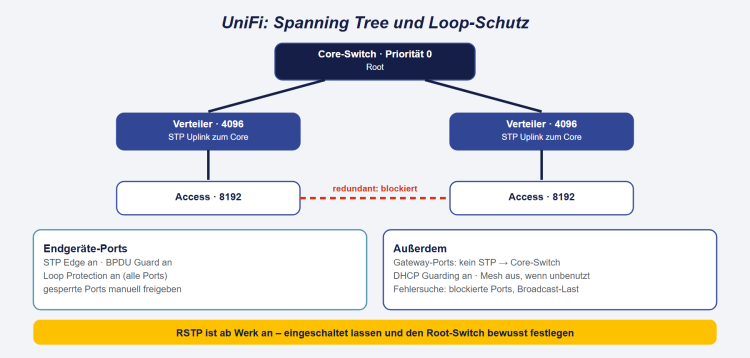

Schritt 2: STP-Prioritäten vergeben
Unter UniFi Devices › Switch › Settings › Priority:
| Ebene | Priorität | Beispiel |
|---|---|---|
| Core (Root) | 0 | Aggregations-Switch im Serverraum |
| Verteilung | 4096 | Etagenverteiler |
| Access | 8192 | Switches an Arbeitsplätzen |
| weitere Ebenen | jeweils +4096 | 12288 … |
Zusätzlich auf jedem Switch, der nicht Root ist, den Port zum übergeordneten Switch als STP Uplink kennzeichnen. So bleibt dieser Port auch bei redundanten Wegen der bevorzugte aktive Weg.
Schritt 3: Endgeräte-Ports absichern
| Verbindung | STP/RSTP | STP Edge | BPDU Guard | Loop Protection |
|---|---|---|---|---|
| Switch zu Switch | an | Auto oder aus | – | optional |
| Switch zu Endgerät | an | an | an (empfohlen) | an |
| Port ohne STP (z. B. Gateway-Ports) | – | Auto | – | an |
- STP Edge kennzeichnet einen Port als Endgeräte-Port: Er leitet sofort weiter und löst beim Stecken keine Topologieänderung im ganzen Netz aus. In der Einstellung Auto prüft der Port einige Sekunden auf STP-Pakete (BPDUs) und schaltet bei einem Switch dahinter Edge automatisch ab.
- BPDU Guard schaltet einen Port ab, sobald dort ein Switch STP-Pakete sendet – etwa wenn jemand einen eigenen Switch ansteckt. Der Port bleibt aus, bis ein Administrator ihn in UniFi Network wieder freigibt.
- Am einfachsten setzt man beides im Port-Profil Arbeitsplatz, siehe UniFi: Switch-Ports und Port-Profile konfigurieren.
Schritt 4: Loop Protection
Loop Protection arbeitet unabhängig von STP und erkennt Schleifen auch über Geräte hinweg, die selbst kein STP sprechen (z. B. ungemanagte Switches). Ubiquiti empfiehlt, sie auf allen Switch-Ports einzuschalten (Port Manager › erweiterte Einstellungen).
- Bei einer Schleife wird der Port dauerhaft gesperrt und muss von Hand wieder freigegeben werden.
- Sind STP und Loop Protection aktiv, greift STP (inkl. BPDU Guard) zuerst.
- Nicht einschalten, wo niemand zeitnah eingreifen kann – etwa an einem einzelnen Uplink zu einem entfernten Standort ohne Ausweichweg.
Schritt 5: DHCP Guarding
Eine typische Begleiterscheinung neben Schleifen sind fremde DHCP-Server (z. B. ein mitgebrachter Router). DHCP Guarding (Rogue DHCP Server Detection) unter Settings › Networks blockiert DHCP-Antworten, die nicht vom Gateway kommen. Ab Werk eingeschaltet – eingeschaltet lassen und bei einem zusätzlichen, gewollten DHCP-Server dessen Adresse als vertrauenswürdig eintragen.
Schleifen finden und beheben
Anzeichen: Geräte gehen reihenweise offline, das Netz wird langsam, Adoption schlägt fehl, Ports blinken dauerhaft.
- Unter Ports nach blockierten Ports suchen (Symbol ⃠) und nach Ports mit auffällig hohem Broadcast-Verkehr.
- Kürzlich gesteckte Kabel und neue Geräte prüfen – häufige Ursachen sind zwei Kabel zwischen denselben Geräten, Mesh-Funkstrecken parallel zu Kabeln und Systeme mit eigenem Funknetz wie Sonos.
- Hilft das nicht: vom Rand des Netzes her Verbindungen einzeln trennen, bis sich das Netz beruhigt.
- Ursache beseitigen und gesperrte Ports in UniFi Network wieder freigeben.
Fremde Switches im Netz dürfen keine redundanten Wege im selben VLAN haben, es sei denn, sie sprechen ebenfalls RSTP.
Hinweise
- Sonos und ähnliche Geräte: Am kabelgebundenen Port solcher Geräte BPDU Guard aktivieren; Details in UniFi: mDNS, AirPlay und Chromecast über VLANs.
- Defekte Kabel: Schlechte Leitungen führen zu wechselnden Verbindungsgeschwindigkeiten und damit zu ständig neu berechneten STP-Wegen. Fehlerzähler der Ports beobachten.
- Unterschied zu Cisco: Die Logik entspricht RSTP mit PortFast und BPDU Guard, siehe Cisco Catalyst 2960-X: Spanning Tree (Rapid PVST+) konfigurieren; UniFi nutzt jedoch einen gemeinsamen Baum für alle VLANs.
