Cisco Catalyst 9200: StackWise-Stack verwalten

Auf einen Blick

Gilt für	Cisco Catalyst 9200L (StackWise-80) und 9200 (StackWise-160) mit IOS XE 17.15/17.18; 9200CX nicht stapelbar
Bereich	Netzwerk-Hardware
Dauer	ca. 20 Minuten Konfiguration; Tausch eines Mitglieds ca. 30 Minuten
Rechte	Privileged EXEC (enable), physischer Zugang zum Rack
Stand	Oktober 2026

Einen StackWise-Stack mit dem Cisco Catalyst 9200 verwalten heißt: bis zu acht Switches über Stack-Kabel zu einem logischen Gerät verbinden, das mit einer Konfiguration und einer Management-Adresse betrieben wird. Ein aktiver Switch steuert den Stack, ein Standby-Switch übernimmt bei dessen Ausfall. Dieser Artikel zeigt Regeln, Prioritäten, Kontrolle, den Tausch eines Mitglieds und den Versionsabgleich unter IOS XE.

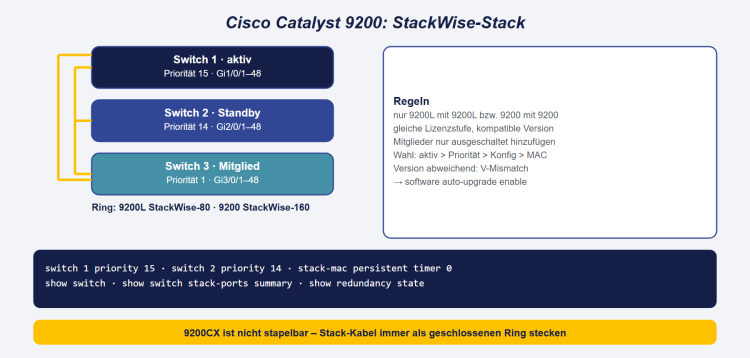

StackWise-Stack aus Catalyst 9200L: Stack-Kabel im geschlossenen Ring, Switch 1 aktiv (Priorität 15), Switch 2 Standby (Priorität 14), weitere Mitglieder; alle mit gleicher IOS-XE-Version und Lizenzstufe, Port-Channel-Uplinks über mehrere Mitglieder.

StackWise-Grundlagen

Merkmal	Catalyst 9200L	Catalyst 9200
Stack-Technik	StackWise-80	StackWise-160
Bandbreite	80 Gbit/s	160 Gbit/s
Mitglieder	bis 8	bis 8
Stack-Modul	C9200L-STACK-KIT	C9200-STACK-KIT

Regeln für einen Stack

• Nur gleiche Reihen: 9200L nicht mit 9200 mischen; die Modelle C9200-24PB und C9200-48PB nur untereinander. 9200CX ist nicht stapelbar.
• Alle Mitglieder brauchen dieselbe Lizenzstufe und eine kompatible IOS-XE-Version.
• Mitglieder nur ausgeschaltet hinzufügen: neuen Switch ausschalten, Stack-Kabel stecken, dann einschalten – der bestehende aktive Switch bleibt aktiv.
• Wird ein Stack-Kabel im Betrieb gezogen und der Ring dadurch getrennt, kann der Stack in Teile zerfallen, die mit derselben Konfiguration weiterlaufen.

Wahl des aktiven Switches

Die Reihenfolge: (1) bereits aktiver Switch, (2) höchste Priorität, (3) vorhandene gespeicherte Konfiguration, (4) niedrigste MAC-Adresse. Der aktive Switch hält die Konfiguration für den ganzen Stack; einzelne Mitglieder lassen sich nicht getrennt verwalten.

Verkabelung

Stack-Kabel als geschlossenen Ring stecken: von Switch 1 zu Switch 2, von 2 zu 3 … und vom letzten zurück zu Switch 1. Nur so steht die volle Bandbreite zur Verfügung, und ein defektes Kabel unterbricht den Stack nicht.

Schritt 1: Prioritäten setzen

SW-OG-01# configure terminal
SW-OG-01(config)# switch 1 priority 15
SW-OG-01(config)# switch 2 priority 14
SW-OG-01(config)# end
SW-OG-01# write memory

Switch 1 wird bevorzugt aktiv, Switch 2 Standby. Aktiv und Standby möglichst an unterschiedliche Stromkreise anschließen.

Schritt 2: Nummern und MAC-Adresse

SW-OG-01(config)# switch 3 renumber 4
SW-OG-01(config)# stack-mac persistent timer 0

• Die neue Nummer gilt nach dem Neustart des Mitglieds (reload slot 3); die Portkonfiguration hängt an der Nummer.
• stack-mac persistent timer 0 behält die MAC-Adresse des Stacks auch nach einem Wechsel des aktiven Switches bei – Nachbargeräte müssen nichts neu lernen.

Kontrolle

show switch                          ! Rollen, Priorität, Status, Stack-MAC
show switch detail
show switch stack-ports summary      ! Kabellänge, Status und Loopback je Stack-Port
show switch stack-ports detail       ! zusätzlich Fehler- und CRC-Zähler
show switch neighbors
show redundancy state                ! Zustand aktiv/Standby
show module                          ! Modelle, Seriennummern, Versionen

Alle Mitglieder müssen Ready zeigen, alle Stack-Ports OK. Steigende CRC-Zähler in stack-ports detail deuten auf ein defektes Stack-Kabel hin.

Ein Mitglied tauschen

1. Konfiguration sichern und die Nummer des defekten Switches notieren.
2. Defekten Switch ausschalten, Stack-Kabel und Strom abziehen, ausbauen.
3. Ersatz gleichen Modells ohne Konfiguration einbauen, Stack-Kabel stecken, einschalten.
4. Der Ersatz übernimmt die freie Nummer und damit die Portkonfiguration. Weicht seine Version ab, gleicht Auto-Upgrade sie an (siehe unten).
5. Lizenz des neuen Geräts im Smart Account prüfen, show switch und Endgeräte kontrollieren.

Fällt der aktive Switch aus, übernimmt der Standby-Switch. Der Ersatz wird danach als normales Mitglied aufgenommen; der neue aktive Switch bleibt aktiv, bis der Stack komplett neu startet.

Versionsabgleich mit Auto-Upgrade

SW-OG-01(config)# software auto-upgrade enable

Ein Mitglied mit abweichender Version erscheint in show switch mit dem Status V-Mismatch. Mit Auto-Upgrade kopiert der aktive Switch die passenden Pakete auf das Mitglied, startet es neu und nimmt es auf. Voraussetzung ist der Install-Modus – siehe Cisco Catalyst 9200: Software-Update im Install-Modus.

Hinweise

• Uplinks verteilen: Port-Channels zum Core oder zur Firewall über mindestens zwei Mitglieder führen, siehe Cisco Catalyst 2960-X: EtherChannel mit LACP konfigurieren – unter IOS XE gleich.
• Neustart: reload startet den ganzen Stack, reload slot <n> ein Mitglied.
• Unterschied zum 2960-X: Die Logik ist dieselbe wie bei FlexStack-Plus, siehe Cisco Catalyst 2960-X: Stack verwalten (FlexStack-Plus); neu sind die getrennten Rollen aktiv/Standby und der Abgleich über Install-Pakete.
• Beim Betrieb, Tausch und Ausbau Ihrer Switch-Stacks unterstützen Sie die Managed Services von m.a.x. it.
