Cisco Catalyst 9200
Aus maxTechCorner
Auf einen Blick
| Gilt für | Cisco Catalyst 9200, 9200L und 9200CX mit Cisco IOS XE 17.15 und 17.18 |
|---|---|
| Bereich | Netzwerk-Hardware |
| Dauer | ca. 10 Minuten Lesezeit |
| Rechte | – |
| Stand | Oktober 2026 (empfohlene Versionen IOS XE 17.15.6 und 17.18.4) |
Der Cisco Catalyst 9200 ist Ciscos aktueller Einstiegs-Access-Switch für Unternehmensnetze und der Nachfolger des Catalyst 2960-X. Er läuft mit Cisco IOS XE, einem modernen, Linux-basierten Betriebssystem mit der vertrauten IOS-Kommandozeile. Diese Seite ist der Einstieg in die TechCorner-Reihe zum Catalyst 9200: Modelle, Software, Lizenzen und alle Anleitungen – von der Erstkonfiguration bis zu 802.1X mit IBNS 2.0.

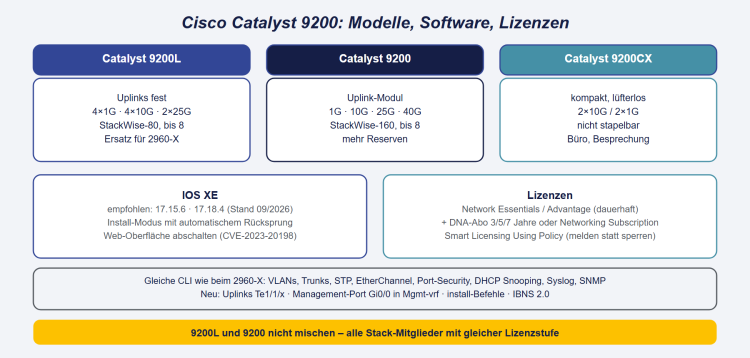

Cisco Catalyst 9200: Modelle
| Reihe | Uplinks | Stacking | Typischer Einsatz |
|---|---|---|---|
| Catalyst 9200L | fest: 4 × 1G, 4 × 10G oder 2 × 25G | StackWise-80 (80 Gbit/s), bis 8 Switches | Etagenverteiler, direkter Ersatz für 2960-X |
| Catalyst 9200 | Modul: 4 × 1G, 4 × 10G, 2 × 25G oder 2 × 40G | StackWise-160 (160 Gbit/s), bis 8 Switches | größere Etagen, mehr Uplink-Bandbreite |
| Catalyst 9200CX | 2 × 10G und/oder 2 × 1G | nicht stapelbar | kompakt, lüfterlos: Besprechungsräume, Büros, Außenstellen |
- 9200L und 9200 lassen sich nicht gemeinsam stapeln; alle Mitglieder eines Stacks brauchen dieselbe Lizenzstufe.
- Alle Modelle unterstützen PoE+ (je nach Modell); die 9200CX-mGig-Modelle auch UPOE bis 60 W je Port.
- Schnittstellennamen: Access-Ports
GigabitEthernet1/0/1wie beim 2960-X, UplinksTe1/1/1bzw.Gi1/1/1(Modul 1). Der Management-PortGigabitEthernet0/0liegt in der eigenen VRFMgmt-vrf.
Software und Lebenszyklus
- IOS XE mit Release-Zügen; Cisco empfiehlt für alle 9200-Modelle die Extended-Support-Releases 17.15.6 und 17.18.4 (Stand September 2026, 48 Monate Wartung je Zug). Die neue Reihe IOS XE 26.x ist erschienen, aber noch nicht als Empfehlung gelistet.
- Updates laufen im Install-Modus mit automatischem Rücksprung, falls die neue Version nicht bestätigt wird.
- Für die 9200-Reihe ist bislang keine Abkündigung veröffentlicht (Stand Oktober 2026).
Lizenzen in Kürze
- Network Essentials oder Network Advantage: dauerhafte Grundlizenz.
- Abonnement (Cisco DNA Essentials/Advantage für 3, 5 oder 7 Jahre bzw. Cisco Networking Subscription): beim Kauf Pflicht, Stufe passend zur Grundlizenz.
- Smart Licensing Using Policy: keine Freischaltung nötig, die Nutzung wird regelmäßig an Cisco gemeldet. Details: Cisco Catalyst 9200: Smart Licensing Using Policy.
Anleitungen dieser Reihe
| Nr. | Artikel | Inhalt |
|---|---|---|
| 1 | Cisco Catalyst 9200: Erstkonfiguration und Absicherung | Day-0, Management-VRF, SSH, Web-Oberfläche abschalten, Härtung |
| 2 | Cisco Catalyst 9200: Software-Update im Install-Modus | install add/activate/commit, Rücksprung, Stack-Update |
| 3 | Cisco Catalyst 9200: Smart Licensing Using Policy | Lizenzstufe, Meldung an Cisco: direkt, über CSLU oder offline |
| 4 | Cisco Catalyst 9200: StackWise-Stack verwalten | Rollen, Prioritäten, Mitglied tauschen, Versionsabgleich |
| 5 | Cisco Catalyst 9200: 802.1X mit IBNS 2.0 | access-session, Richtlinien mit class-map und policy-map, Critical VLAN |
| 6 | Cisco Catalyst 9200: Passwort-Wiederherstellung und Factory Reset | ROMMON, SWITCH_IGNORE_STARTUP_CFG, sicheres Löschen |
| 7 | Cisco Catalyst 9200: NETCONF und RESTCONF | YANG-Modelle, Abfragen und Änderungen per Python, curl und Ansible |
| 8 | Cisco Catalyst 9200: Administratoren mit TACACS+ anmelden | AAA mit Notfallbenutzer, Befehlsautorisierung, Accounting |
Was aus der 2960-X-Reihe weiter gilt
Viele Funktionen sind unter IOS XE nahezu gleich. Die Anleitungen der Reihe Cisco Catalyst 2960-X lassen sich mit kleinen Anpassungen übernehmen:
| Thema | Artikel | Unterschied auf dem 9200 |
|---|---|---|
| VLANs und Access-Ports | Cisco Catalyst 2960-X: VLANs und Access-Ports konfigurieren | keiner |
| Trunks | Cisco Catalyst 2960-X: Trunk-Ports (802.1Q) konfigurieren | Uplinks heißen Te1/1/x
|
| Spanning Tree | Cisco Catalyst 2960-X: Spanning Tree (Rapid PVST+) konfigurieren | Modus auf allen Switches ausdrücklich gleich setzen |
| EtherChannel | Cisco Catalyst 2960-X: EtherChannel mit LACP konfigurieren | Cross-Stack-Bündel wie gewohnt |
| Port-Security, DHCP Snooping | Cisco Catalyst 2960-X: Port-Security konfigurieren, Cisco Catalyst 2960-X: DHCP Snooping konfigurieren | weitgehend gleich |
| Syslog und SNMP | Cisco Catalyst 2960-X: Syslog und SNMP einrichten | Quelle ggf. Management-VRF: logging host … vrf Mgmt-vrf
|
| Konfiguration sichern | Cisco Catalyst 2960-X: Konfiguration sichern und wiederherstellen | Kopieren über den Management-Port mit Angabe der VRF |
Den Umstieg selbst beschreibt Cisco Catalyst 2960-X: Migration auf Catalyst 9200.
Hinweise
- Web-Oberfläche: IOS XE bringt eine Web-Oberfläche mit, die ab Werk aktiv sein kann. Nach der schweren Sicherheitslücke CVE-2023-20198 sollte sie abgeschaltet oder streng eingeschränkt werden – siehe Erstkonfiguration.
- Cloud-Verwaltung: Catalyst-9200-Switches lassen sich je nach Modell und Version alternativ über das Meraki-Dashboard überwachen bzw. verwalten; diese Reihe behandelt die klassische Verwaltung per CLI.
- Bei Planung, Lizenzierung und Betrieb Ihrer Catalyst-Switches unterstützt Sie das IT-Consulting von m.a.x. it.
Siehe auch
- Cisco Catalyst 2960-X – die Vorgänger-Reihe
- Cisco Catalyst 2960-X: Migration auf Catalyst 9200
- Switch
- VLAN
